Die Kompaktalarmzentrale JA-103K mit integriertem K- LAN-Übertragungsgerät ist das Kernelement des Sicherheitssystems JABLOTRON 100+ zum Schutz von Familienhäusern, Büros und kleineren Unternehmen. Sie ermöglicht flexible modulare Erweiterungen. Die Programmierungen und Einstellungen werden über die neue Software F-Link 2.x vorgenommen. Mit bis zu 32 programmierbaren PG-Ausgängen. Leistungsmerkmale: Erweiterung möglich mit 2G-GSM Kommunikations BackUp (JA-192Y) oder 4G Kommunikationsmodul (JA-194Y) Erweiterung möglich mit Funkmodul (JA-111R) 4 GB Speicherkarte für Ereignisspeicher und Alarmbilder 50 Funk- oder BUS-Komponenten 50 Benutzercodes 8 Sicherungsbereiche 32 programmierbare PG-Ausgänge 20 voneinander unabhängige Kalender sendet SMS- Systemmeldungen an bis zu 8 Benutzer 4 einstellbare Alarmempfangsstellen (AES) 5 wählbare Protokolle für Notrufzentralen / AES 1 Klemmleiste für den Busanschluss 1 I-BUS für Funkmodul (JA-111R) Technische Daten: Stromzufuhr: 110 - 230 V / 50 - 60 Hz Backup-Batterie: 12 V, 2.6 Ah (nicht im Lieferumfang enthalten!) Maximale Ladezeit der Batterie: 72 Stunden Max. Dauerverbrauch von der Zentrale: 1000 mA Max. Dauerverbrauch für 12 Stunden im Backup-Modus 80 mA ohne LAN,53 mA mit aktivem LAN (mit einer 2.6 Ah Batterie) Max. Anzahl der Peripheriegeräte 50 LAN-Kommunikator Ethernet-Schnittstelle, 10 / 100BASE-T Abmessungen: 268 × 225 × 83 mm Gewicht mit B.Bat. / ohne B.Bat. 1809 g / 919 g Ereignisverlauf: ca.7 Millionen letzte Ereignisse,mit Datum und Uhrzeit Stromzufuhr A (EN 50131-6) Klassifizierung Sicherheitsgrad 2 / Umgebungsklasse II (entspricht EN 50131-1) Betriebstemperaturbereich: -10 bis +40 °C Durchschnittliche Betriebsfeuchtigkeit: 75 % RH, ohne Kondensierung Entspricht: EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50131-5-3A1, EN 50131-6 ed. 2+A, EN 50136-1, EN 50136-2, EN 50581 Funkfrequenz (mit dem Modul JA-111R) 868.1 MHz Funkemissionen ETSI EN 300 220-1-2 (Modul R), ETSI EN 301 419-1, ETSI EN 301 511 (GSM) EMC EN 50130-4 ed.2+A1, EN 55032 ed.2, ETSI EN 301 489-7

Die neue Zentrale JA-107K inklusive LAN Kommunikationsmodul ist eine ideale Lösung für Sicherheitsbedürfnisse größerer Objekte. Diese neue 100+ Zentralengeneration hat noch mehr Leistungsmerkmale und Programmiermöglichkeiten. Dadurch ist diese Zentrale für umfassende Lösungen im Bereich der Alarmtechnik, Gebäudeautomation und für Zutrittskontrollen geeignet. Das neue Sicherheitssystem JABLOTRON 100+ eignet sich für große Wohnobjekte, gewerbliche Objekte aber auch Kindergärten , Schulen und sonstige öffentliche Einrichtungen. Mit dieser Zentrale können bis zu 230 Komponenten eingebunden werden und 600 Nutzer verwaltet werden. Leistungsmerkmale: Erweiterung möglich mit 2G-GSM Kommunikations BackUp (JA-192Y) oder 4G Kommunikationsmodul (JA-194Y) Erweiterung möglich mit Funkmodul (JA-111R) 4 GB Speicherkarte für Ereignisspeicher und Alarmbilder innovative und sichere Bedienung per App und das Portal "MyJABLOTRON" 230 Funk(120)- oder Buskomponenten (110) 600 Benutzercodes 15 Sicherungsbereiche 128 programmierbare PG- Ausgänge (32 per Funk) 64 voneinander unabhängige Kalenderfunktionen Systemmeldungen an bis zu 600 Benutzer 4 einstellbare Alarmempfangsstellen (AES) 5 wählbare Protokolle für Notrufzentralen / AES 2 Klemmleisten für das Bussystem 1 interner Anschluss für ein Funkmodul (JA-111R) 1 LAN Steckverbindung 1 USB Steckverbindung für Einstellungen und Auslese von Fotos 1 Steckverbindung für ein weiteres Kommunikationsmoduls (z.B. PSTN) Technische Daten: Stromzufuhr: 110 - 230 V / 50 - 60 Hz Backup-Batterie: 12 V, 7 bis 18 Ah (nicht im Lieferumfang enthalten!)(SA-214-18) Maximale Ladezeit der Batterie 72 Stunden Max. Dauerverbrauch von der Zentrale 2000 mA dauerhaft 3000 mA für einen Zeitraum von 60 min. (max. 2000 mA mit einem Bus) Max. Daueverbrauch für 12 Stunden im Backup-Modus 1100 mA ohne LAN 1072 mA mit aktivem LAN (mit einer 18 Ah Batterie) Max. Anzahl an Peripheriegeräten 230 LAN-Kommunikator Ethernet-Schnittstelle, 10 / 100BASE-T Abmessungen: 357 × 297 × 105 mm Gewicht mit B.Bat / ohne AKU 7025 g / 1820 g Ereignisverlauf: ca. 7 Millionen letzte Ereignisse, mit Datum und Uhrzeit Stromzufuhr A (ÈSN EN 50131-6) Klassifizierung Sicherheitsgrad 2 /Umgebungsklasse II (entspricht EN 50131-1) Betriebstemperaturbereich -10 bis +40 °C Durchschnittliche Betriebstemperatur 75 % RH, ohne Kondensierung Entspricht EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50131-5-3A1,EN 50131-6 ed. 2+A,EN 50136-1, EN 50136-2, EN 50581 Funkfrequenz (mit dem Modul des Typs JA-11xR) 868.1 MHz Funkemissionen ETSI EN 300 220-1-2 (Modul R), ETSI EN 301 419-1, ETSI EN 301 511 (GSM)EMC EN 50130-4 ed.2+A1, EN 55032 ed.2, ETSI EN 301 489-7

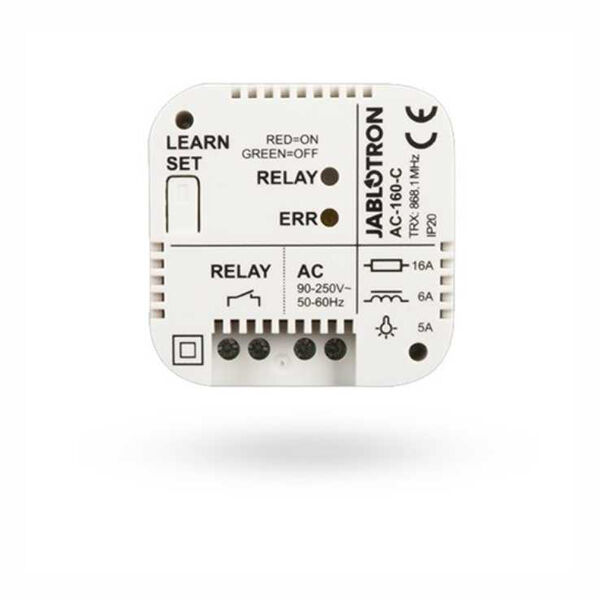

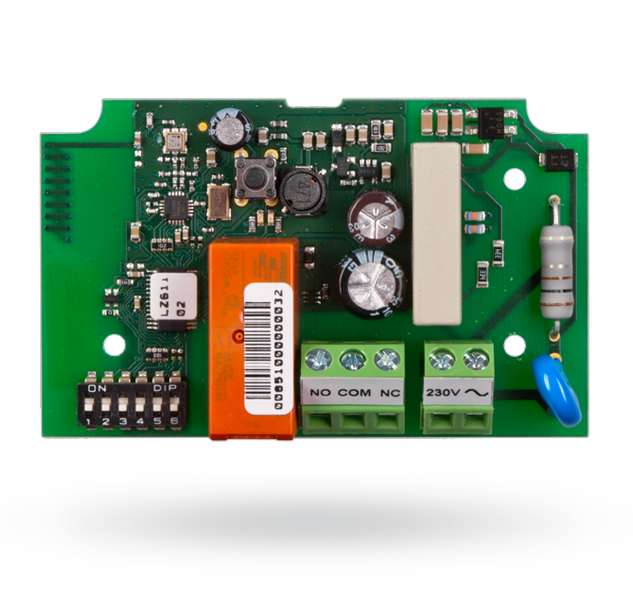

Multifunktions-Funkrelais zum Einbau in eine Montagedose.Das AC-160C kann direkt in einer UP Schalterdose verbaut werden. Dadurch ist eine sehr einfache Ansteuerung von 230 V Geräten der vorhandenen Gebäudetechnik möglich z.B. Lichtschaltung, Rolladensteuerung. Die Schaltfunktionen können über die Zentrale des JABLOTRON 100 Alarmsystems programmiert werden. Technische Daten: Spannungsversorgung:100- 230 V / 50-60Hz Stromverbrauch 0,2-0,7 W Funkmodul 868 MHz integriert Schaltbare Ausgangslast 250V / 16 A Abmessung 49 x 49 x 26 mm Betriebstemperatur -10 bis +40 Grad Schutzart IP20 ETSI EN300 220-1, EN 50130-4, EN 60950-1 EAN 8595614115155

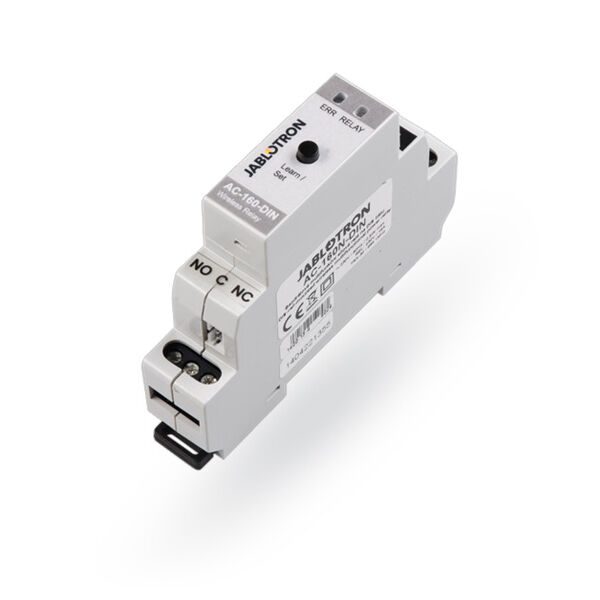

Multifunktions- Funkrelais kann auf die Hutschiene der Elektroverteilung installiert werden. Dadurch ist eine sehr einfache Ansteuerung von 230V Geräten der vorhandenen Gebäudetechnik möglich z.B. Lichtanschaltung, Rolladensteuerung. Die Schaltfunktionen können über die Zentrale des JABLOTRON 100 Alarmsystems programmiert werden. Technische Daten: Spannungsversorgung: 230 V / 50Hz Schutzklasse II Stromverbrauch 0,4-1,5W max. Schaltspannung: 250V AC / 24V DC Ohmsche Last: max. 16A Induktive Last: max. 8A Halogenbeleuchtung: max. 1000W min. DC Schaltleistung: 0,5W Abmessung 18 x 90 x 65 mm 1 DIN Modul Betriebstemperatur -10 bis +40 Grad Schutzart IP20 , IP40 für Frontpanel (EN60529) ETSI EN300 220-1, EN 60950-1, EN60947-6-1, EN 50581

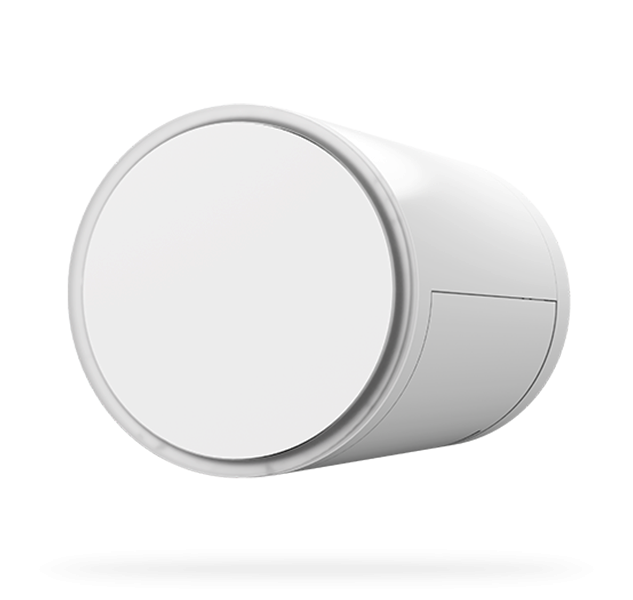

Mit dem Funk-Heizkörperventil JB-150N-Head können Radiator- und Fußbodenheizungen bequem und einfach über das JA 100 Alarmsystem bedient und gesteuert werden. In Kombination mit den Jablotron Raumthermostaten und Temperatursensoren ist eine völlig autonome und bequeme Heizungssteuerung realisierbar. Somit ist auch eine Steuerung und Regelung der Heizkörper "aus der Ferne" über die Jablotron APP und das Portal MyJablotron möglich. Mit dieser Lösung sind erstmals Heizungssteuerungen über ein EN 50131 zugelassenes Alarmsystem realisierbar. Leistungsmerkmale: sehr leiser Stellmotor - schlafzimmertauglich! modernes, zeitloses Design Funktion EIN / AUS und Steuerung PG kopieren steuerbar über z.B. über JA-151 TH, JA -150TP max. 48 Funk Heizköperventile pro Zentrale einlernbar belegt eine Position im JA 100 Alarmsystem Stromversorgung über 3 x AA Batterien Batteriehaltbarkeit: mind. eine Heizsaison inkl. 3 x AA Batterien 1,5 V inkl. Standartadapter VA 50 Adapter für weitere Heizkörperventile sep. erhältlich: JB-VA 16, JB-VA26, JB-VA-78, JB-VA80

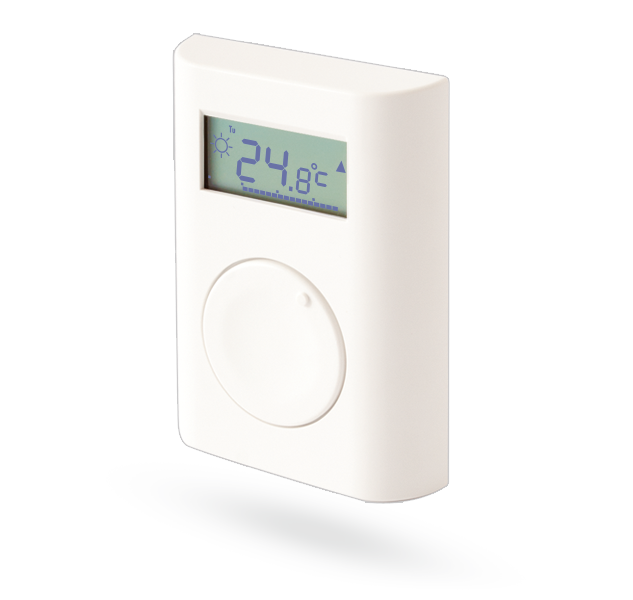

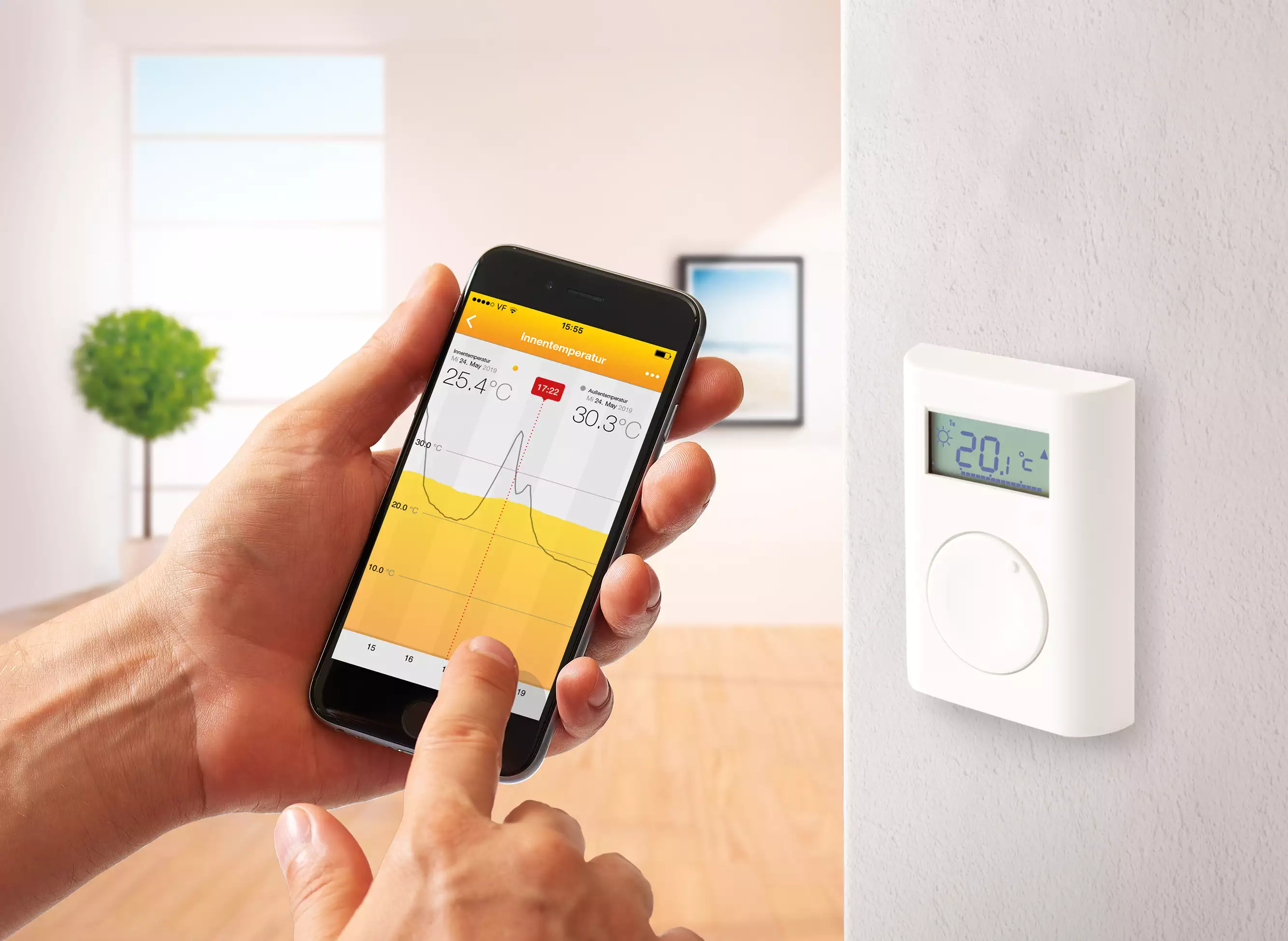

Das FUNK - Raumthermostat JA-150TP für den Innenbereich dient zum Regeln und Steuern von Temperaturen und Schaltzuständen im JA-100 Alarmsystem. Dieses Raumthermostat hat zusätzlich eine LCD Anzeige, womit die Temperatur und Schaltzustände angezeigt werden. Mit dieser neuen Generation können nun auch direkt Relais und Heizungssysteme geschaltet und gesteuert werden. Über die Anwendung MyJablotron/ APP können somit bequem und einfach Temperaturen und Temperaturverläufe gesteuert und geregelt werden. Mit diesem Thermostat ist auch die Steuerung der Funk - Heizkörperventile möglich. Leistungsmerkmale: formschönes design mit LCD Anzeige inkl. Funkmodul 868 MHz inkl. 2x 1,5, V AA Alkaline Batterie Aktivierung von Lüftern und Heizungssystemen einstellbare und wählbare Temperaturen und Schaltimpulse wählbare Mindest- und Maximaltemperaturen Fernbedienung des Thermostasts über APP/MyJablotron Technische Daten: belegt eine Position in dem Jablotron JA-100 Alarmsystem Stromversorgung: 2 x AA Alkaline Batterie 1,5 V empfohlene Installationshöhe: 1,5 m Messgenauigkeit: 0,1 Grad C Betriebstemperatur -10 bis +70 Grad C Abmessungen: 66 x 90 x 22 mm Das FUNK - Raumthermostat für den Innenbereich dient zum Regeln und Steuern von Temperaturen und Schaltzuständen im JA-100 Alarmsystem. Dieses Raumthermostat hat zusätzlich eine LCD Anzeige, womit die Temperatur und Schaltzustände angezeigt werden. Mit dieser neuen Generation können nun auch direkt Relais und Heizungssysteme geschaltet und gesteuert werden. Über die Anwendung MyJablotron/ APP können somit bequem und einfach Temperaturen und Temperaturverläufe gesteuert und geregelt werden. Leistungsmerkmale: formschönes design mit LCD Anzeige inkl. Funkmodul 868 MhZ inkl. 2x 1,5, V AA Alklaine Batterie Aktivierung von Lüftern und Heizungssystemen einstellbare und wählbare Temperaturen und Schaltimpulse wählbare Mindest- und Maximaltemperaturen Fernbedinung des Thermostasts über APP/MyJablotron Technische Daten: belegt eine Position in dem Jablotron JA-100 Alarmsystem Stromversorgung: 2 x AA Alkaline Batterie 1,5 V empfohlene Installationshöhe: 1,5 m Messgenauigkeit: 0,1 Grad C Betriebstemperatur -10 bis +70 Grad C Abmessungen: 66 x 90 x 22 mm

Multifunktions-Funkrelais zum Einbau in eine Montagedose.Das AC-160C kann direkt in einer UP Schalterdose verbaut werden. Dadurch ist eine sehr einfache Ansteuerung von 230 V Geräten der vorhandenen Gebäudetechnik möglich z.B. Lichtschaltung, Rolladensteuerung. Die Schaltfunktionen können über die Zentrale des JABLOTRON 100 Alarmsystems programmiert werden. Technische Daten: Spannungsversorgung:100- 230 V / 50-60Hz Stromverbrauch 0,2-0,7 W Funkmodul 868 MHz integriert Schaltbare Ausgangslast 250V / 16 A Abmessung 49 x 49 x 26 mm Betriebstemperatur -10 bis +40 Grad Schutzart IP20 ETSI EN300 220-1, EN 50130-4, EN 60950-1 EAN 8595614115155

Multifunktions- Funkrelais kann auf die Hutschiene der Elektroverteilung installiert werden. Dadurch ist eine sehr einfache Ansteuerung von 230V Geräten der vorhandenen Gebäudetechnik möglich z.B. Lichtanschaltung, Rolladensteuerung. Die Schaltfunktionen können über die Zentrale des JABLOTRON 100 Alarmsystems programmiert werden. Technische Daten: Spannungsversorgung: 230 V / 50Hz Schutzklasse II Stromverbrauch 0,4-1,5W max. Schaltspannung: 250V AC / 24V DC Ohmsche Last: max. 16A Induktive Last: max. 8A Halogenbeleuchtung: max. 1000W min. DC Schaltleistung: 0,5W Abmessung 18 x 90 x 65 mm 1 DIN Modul Betriebstemperatur -10 bis +40 Grad Schutzart IP20 , IP40 für Frontpanel (EN60529) ETSI EN300 220-1, EN 60950-1, EN60947-6-1, EN 50581

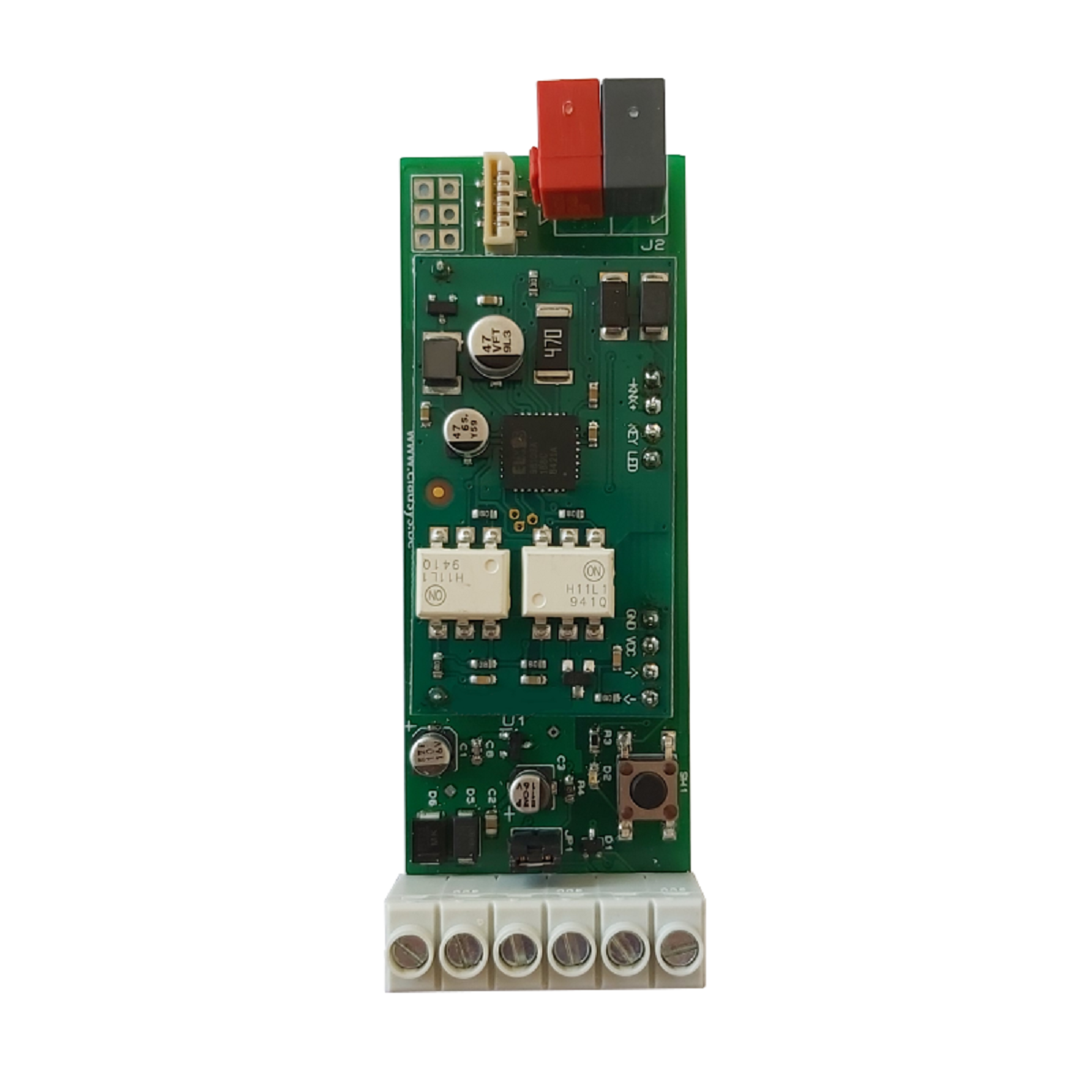

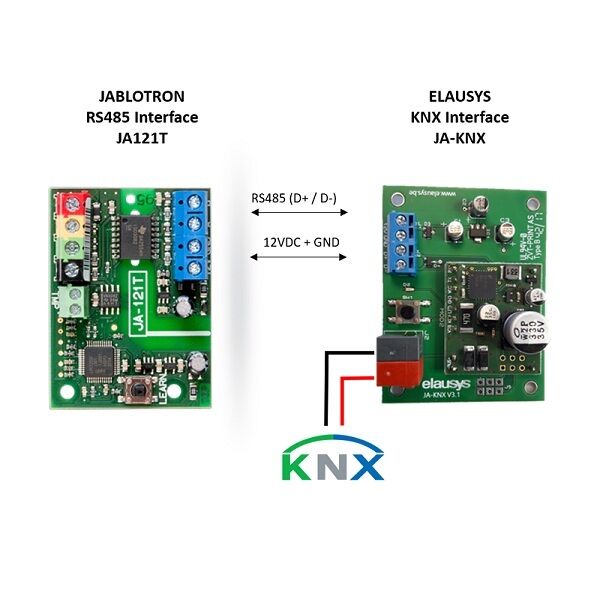

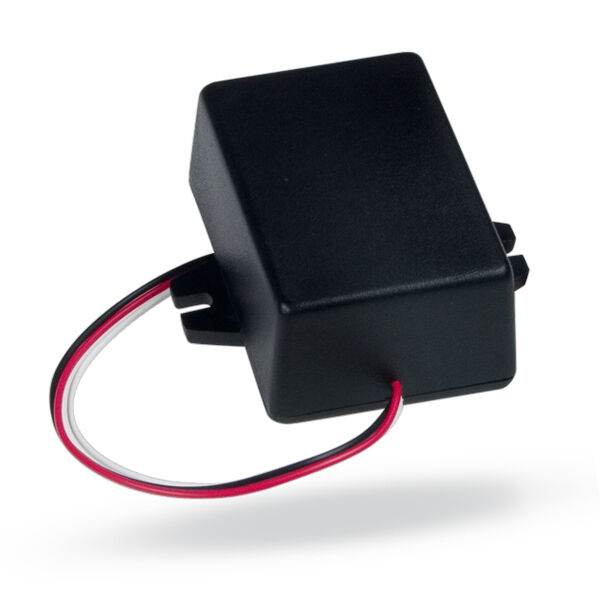

KNX - Gateway + JA-121T Kopplungs Set von dem JA-100+ Alarmsysteme vom KNX Smart Home System. Bidirektionale Schnittstellen Anbindung. Übertragung von Meldungen, Zuständen und Texten stattfinden. Im Bundel enthalten: JA-KNX JA-121T Mit dem Gateway JA-KNX für die JA 100 Alarmsysteme kann über die JA-121T (RS-485) Schnittstelle bidirektional mit dem Jablotron Alarmsystem kommuniziert werden. Somit kann eine Übertragung von Meldungen, Zuständen und Texten stattfinden. Beschreibung Das KNX Schnittstellenmodul JA-KNX ist ein KNX Gateway für die Alarmsysteme Jablotron 100. Er ermöglicht die bidirektionale Kommunikation mit dem Alarmsystem über das Kommunikationsmodul RS-485 (JA-121T) von Jablotron. Integratoren profitieren von einem voll integrierten Alarmsystem mit KNX Szenarien, automatischer Beleuchtung mit den Bewegungsmeldern, Scharfschaltung oder Überwachung des Systems über eine KNX Visualisierung. Diese Schnittstelle ist für die Verwendung mit einem Alarmsystem der JABLOTRON 100-Serie vorgesehen. Das System muss mit einem JA121T-Modul für RS485-Kommunikation ausgestattet sein. Verbindung Das Elausys JA-KNX Modul wird vom KNX Busleitung versorgt und stellt die vom JA-121T-Modul benötigte 12-VDC-Stromversorgung bereit. Der RS485-Busleitung muss zwischen dem JA-121T und der JA-KNX Schnittstelle mit den blauen Schraubklemmen an beiden Modulen verbunden werden. Der Abschlusswiderstand ist bereits auf dem KNX Schnittstellenmodul integriert, daher ist keine zusätzliche Komponente oder Verdrahtung erforderlich. Software Konfiguration von 16 oder 32 PG ist verfügbar und wird in den Gerätegruppenobjekten aufgelistet. Jedes PG des Jablotron Alarmsystems kann von einem Gruppenobjekt gesteuert werden und sein Status wird abgerufen. GO NAME DESCRIPTION 1 PGx PG Control from KNX 2 PGx Status PG status Die Konfiguration von bis zu 96 Zonen ist verfügbar und wird in den Gerätegruppenobjekten aufgelistet. Standardmäßig ist der Zonenstatus für die Zonen 1 bis 96 des Alarmsystems konfiguriert. Ein allgemeiner Parameter erlaubt die Änderung von Zone 97 auf 192 . Dann haben Sie die Möglichkeit, zwei Gateways in der gleichen Installation zu verwenden, um 192 Zonen des Alarmsystems abzudecken. Jede ZONE hat 1 Gruppenobjekte (GO) für den Status zu KNX. GO NAME DESCRIPTION 1 Zone x Status Zone status Jeder Bereich kann mit den 3 Gruppenobjekten gesteuert werden: Arm, Arm teilweise oder Unscharf. Mehrere Status sind verfügbar und haben ein dediziertes Gruppenobjekt. In den Gruppenobjekten sind bis zu 4 Bereiche aufgelistet. Jedem Status kann eine Szene zugewiesen werden. Diese Szenenummern werden jedes Mal aufgerufen, wenn der Zonenstatus aktiv ist (AN). Jeder Bereich hat 12 Gruppenobjekte (GO), 3 für die Steuerung und 9 für den Status auf KNX. GO NAME DESCRIPTION 185 Area x – Arm Arm the Area 186 Area x – Partial arm Partial arm the Area 187 Area x – Disarm Disarm the Area 188 Area x – State disarmed Area x status 189 Area x – Entry delay Area x status 190 Area x – Exit delay Area x status 191 Area x – State armed Area x status 192 Area x – State partial armed Area x status 193 Area x – Fire alarm Area x status 194 Area x – Siren ON Area x status 195 Area x – Panic alarm Area x status 196 Area x – Intrusion alarm Area x status Quelle: elausys

Mit dem Gateway JA-KNX für die JA 100 Alarmsysteme kann über die JA-121T (RS-485) Schnittstelle bidirektional mit dem Jablotron Alarmsystem kommuniziert werden. Somit kann eine Übertragung von Meldungen, Zuständen und Texten stattfinden. Leistungsmerkmale: KNX-Schnittstelle für Jablotron 100 Alarmsysteme Bis zu 32 bidirektionale Ein- / Ausgänge (PG) Steuern Sie bis zu 4 Bereiche (Arm / Teil / Unscharf) 9 Status pro Bereich (Eindringen, Eindringen, Verlassen, Feuer, ...) Aufruf von KNX-Szenen für jeden Status Stromversorgung vom KNX-Bus Eingebauter Abschlusswiderstand für RS485 Kommunikationsfehlerüberwachung Beschreibung Das KNX Schnittstellenmodul JA-KNX ist ein KNX Gateway für die Alarmsysteme Jablotron 100. Er ermöglicht die bidirektionale Kommunikation mit dem Alarmsystem über das Kommunikationsmodul RS-485 (JA-121T) von Jablotron. Integratoren profitieren von einem voll integrierten Alarmsystem mit KNX Szenarien, automatischer Beleuchtung mit den Bewegungsmeldern, Scharfschaltung oder Überwachung des Systems über eine KNX Visualisierung. Diese Schnittstelle ist für die Verwendung mit einem Alarmsystem der JABLOTRON 100-Serie vorgesehen. Das System muss mit einem JA121T-Modul für RS485-Kommunikation ausgestattet sein. Verbindung Das Elausys JA-KNX Modul wird vom KNX Busleitung versorgt und stellt die vom JA-121T-Modul benötigte 12-VDC-Stromversorgung bereit. Der RS485-Busleitung muss zwischen dem JA-121T und der JA-KNX Schnittstelle mit den blauen Schraubklemmen an beiden Modulen verbunden werden. Der Abschlusswiderstand ist bereits auf dem KNX Schnittstellenmodul integriert, daher ist keine zusätzliche Komponente oder Verdrahtung erforderlich. Software Konfiguration von 16 oder 32 PG ist verfügbar und wird in den Gerätegruppenobjekten aufgelistet. Jedes PG des Jablotron Alarmsystems kann von einem Gruppenobjekt gesteuert werden und sein Status wird abgerufen. GO NAME DESCRIPTION 1 PGx PG Control from KNX 2 PGx Status PG status Die Konfiguration von bis zu 96 Zonen ist verfügbar und wird in den Gerätegruppenobjekten aufgelistet. Standardmäßig ist der Zonenstatus für die Zonen 1 bis 96 des Alarmsystems konfiguriert. Ein allgemeiner Parameter erlaubt die Änderung von Zone 97 auf 192 . Dann haben Sie die Möglichkeit, zwei Gateways in der gleichen Installation zu verwenden, um 192 Zonen des Alarmsystems abzudecken. Jede ZONE hat 1 Gruppenobjekte (GO) für den Status zu KNX. GO NAME DESCRIPTION 1 Zone x Status Zone status Jeder Bereich kann mit den 3 Gruppenobjekten gesteuert werden: Arm, Arm teilweise oder Unscharf. Mehrere Status sind verfügbar und haben ein dediziertes Gruppenobjekt. In den Gruppenobjekten sind bis zu 4 Bereiche aufgelistet. Jedem Status kann eine Szene zugewiesen werden. Diese Szenenummern werden jedes Mal aufgerufen, wenn der Zonenstatus aktiv ist (AN). Jeder Bereich hat 12 Gruppenobjekte (GO), 3 für die Steuerung und 9 für den Status auf KNX. GO NAME DESCRIPTION 185 Area x – Arm Arm the Area 186 Area x – Partial arm Partial arm the Area 187 Area x – Disarm Disarm the Area 188 Area x – State disarmed Area x status 189 Area x – Entry delay Area x status 190 Area x – Exit delay Area x status 191 Area x – State armed Area x status 192 Area x – State partial armed Area x status 193 Area x – Fire alarm Area x status 194 Area x – Siren ON Area x status 195 Area x – Panic alarm Area x status 196 Area x – Intrusion alarm Area x status Quelle: elausys

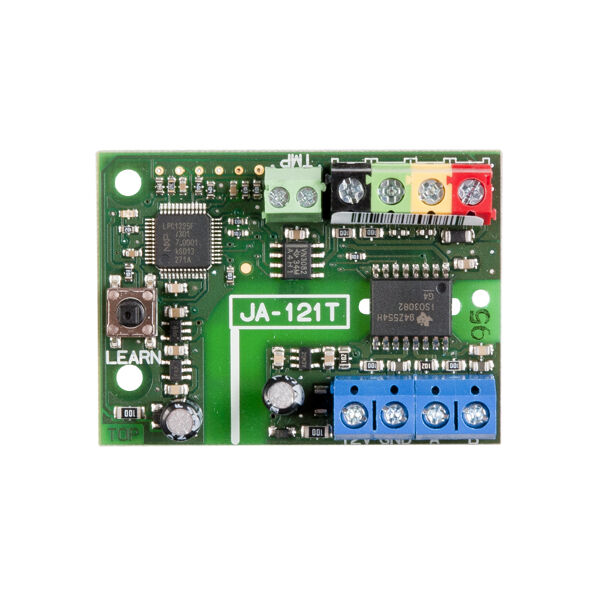

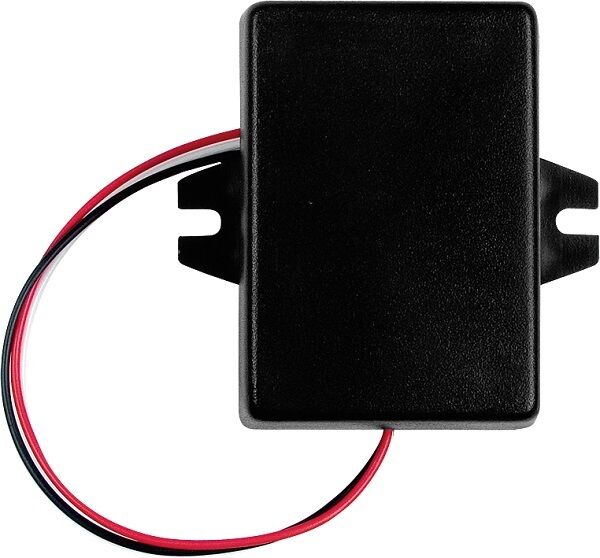

Die RS-485 BUS-Schnittstelle dient zur Übertragung von Meldungen, Zuständen und Texten aus dem JABLOTRON 100 Alarmsystem an externe Systeme z.B. KNX Systeme. Die Übergabe der Daten erfolgt über die serielle RS-485 Schnittstelle. Das detaillierte Schnittstellenprotokoll entnehmen Sie dem Datenblatt. Technische Daten: zur Einbindung in das JABLOTRON 100 Alarmsystem Stromversorgung aus dem BUS der Zentrale 12V Stromverbrauch im Ruhezustand: 10mA Ausgangsbereich RS-485: 5 V Galvanische Trennung: RS-485 4 kv Abmessung: 52 x 38 x 14 mm Betriebstemperatur: -10 C bis +40 °C Sicherheitsstufe: Grad 2 gemäß EN 50131-1, EN 50131-3 EN 50130-4; EN 55022 EAN 8595614112208
