Installationszubehör
Mechanisches Zubehör für Ihre JA-100 Alarmanlagen

Funk-Protector für das 100 SystemStromversorgung über eine 9 V Blockbatterie, bruchfester Hartkunststoff Farbe: mattweis lauter Signalgeber 85 dB LED (orange, blau & grün) als optisches Signal Wartungsintervall: 2 Jahre potentialfreier Ein- und Ausgang für Kommunikationsanbindungen (RWA- oder BMZ etc.) Stummschaltmöglichkeit für sensible Einsatzgebiete (z. B. Hotel und Krankenhaus) - nur optische Signalgebung! Ortung des Feuerlöschers bei Rauch / Alarm integrierte Wartungsanzeige - Timerfunktion Füllstandüberwachung durch Gewichtsensorik Entnahmeschutz gegen Zweckentfremdung Schutz gegen Diebstahl und Vandalismus Blockbatterie bitte separat mitbestellen Größe: 400 x 100 x 20 mm (HxBxT) 2 Jahre Garantie

integriertes Netzanschlusskabel weiß 1,5m 2 x 0,75

Gehäuse für die Jablotron Funkantenne Artikel Nummer JA-111R. Die Funkantenne kann in dieses Gehäuse verbaut werden.

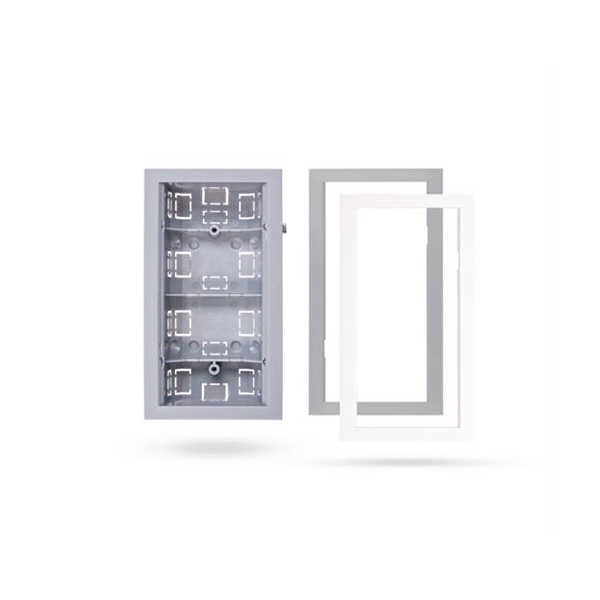

Die Universal Montagedose JA-190PL ist für den Einbau verschiedener Bus- und Funkmodule konzipiert. Diese Montagedose ist für die Anwendung in Gebäuden / Innenbereiche vorgesehen. Technische Daten: Abmessungen: 90 x 90 mm Schutzart: IP 40 Material: ABS EAN 8594052537079

Mehrzweck-Monatgebox inkl. Sabotageüberwachung – mittlere Größe dient zum Einbau von verschiedenen Jablotron Modulen. Das Gehäuse ist aus stabilem Kunststoff und wird mit Sabotagekontakten überwacht. Bei Bedarf kann dieses Leergehäuse auch direkt auf UP Schalterdosen montiert werden. Es ist geeignet für Eingangs- und Ausgangs- und Schaltmodule. Folgende Module können eingebaut werden: JA-121T, JA-118M, JA-114HN, JA-116H, JA-110Z, JA-110N, JA-111N, JA-150N, JA-151N, JA-118N, ... Abmessungen: 182 x 132 x 45 mm EAN 8595614115360

Dieses 12 V Netzteil dient zur ergänzenden Stromversorgung der Bedienteile des JA-100 Alarmsystems. Durch die sehr kompakten Abmessungen kann die Montage direkt in eine 55 mm UP Schalterdose erfolgen. Technische Daten: Stromversorgung: primär 240 V / 50 Hz Ausgangsspannung: 12 V DC Ausgangsstrom: 500 mA / max. 1000 mA für weniger als 5 min. Kurzschluss- und Temperaturüberlastungsschutz Abmessungen 50 x 48 x 25 mm Umgebungsbedingungen: EN 50131-1, II , innen Arbeitstemperatur: -10 bis 40 Grad EN - 60950-1, EN 61204-3 EN 6100-3-2, 3-3, 6-1, 6-3, EN 5502

Die Deckenhalterung JA-PLV-P-ST ist ein Abstandshalter welcher die Montage und dem verkabelten Anschluss der Deckenbewegungsemelder JA-115P und der Jablotron Rauchwarnmelder JA-110ST / JA-111ST / JA -111ST-A / JA-150ST / JA-151ST / JA-151ST-A vereinfachen soll.

Dieser verkabelte Rolltorkontakt JA-Z-A31123A ist zur Absicherung von schweren Türen, Toren, und Rolltoren geeignet. Die Ausführung ist sehr stabil und besonders robust. Der verkabelte Rolltorkontakt kann per Funkmodul oder Busmodul an Ajax und Jablotron Alarmsystemen angeschlossen werden. Der Magnetkontakt verfügt über eine 6m Anschlussleitung mit Stahlschlauch. Leistungsmerkmale: 1 x Schließer kontakt Typ N Material: Aluminium Anschlusskabel: 6 m, Metallschlauch: 1 m, Stahl verzinkt, PVC ummantelt Schaltabstand: ca. 50 mm Kontaktbelastung: 40VDC, 0.5A, 6 W Schutzart: DIN40050, IP 67 VdS-Zulassungsnummer: G 196565 / Klasse B Maße des Magnetkontaktes Kontakt (L x B x H): 146 x 50 x 16.5 mm Maße des Magnetgehäuses (L x B x H): 66 x 40 x 35 mm

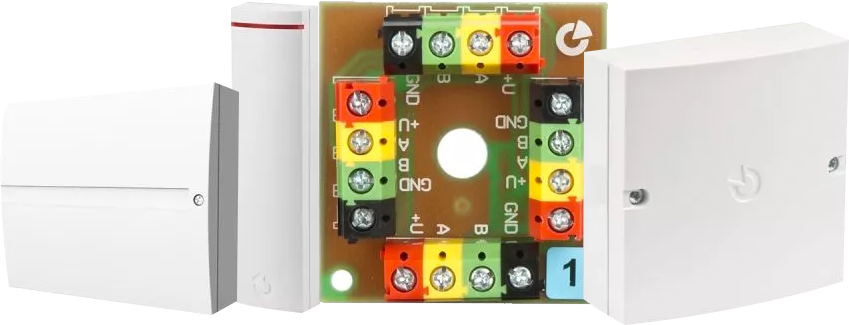

Die BUS- Verteilermodule mit Anschlussschiene dienen zur Verkabelung der BUS-Leitungen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Die Module (JA-110Z-A; JA-110Z-B; JA-110Z-C) unterscheiden sich lediglich in der Bauform. Es kann in der universellen Montagedose JA-190PL montiert werde. EAN 8594052539103

Der BUS- Isolator dient zur galvanischen Trennung und zum Schutz der Bus– Verkabelung. Technische Daten: belegt keine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung: über den BUS der Zentrale, 12 V (9 - 15 V) Standby-Verbrauch: 5 mA max. Last am Anschluss: 250 mA; Abschaltstrom: 300 mA geeignet für Montagedose (JA-190PL) Betriebstemperatur: – 10 °C bis +40 °C Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen EAN 85940525374512

Die RS-485 BUS-Schnittstelle dient zur Übertragung von Meldungen, Zuständen und Texten aus dem JABLOTRON 100 Alarmsystem an externe Systeme z.B. KNX Systeme. Die Übergabe der Daten erfolgt über die serielle RS-485 Schnittstelle. Das detaillierte Schnittstellenprotokoll entnehmen Sie dem Datenblatt. Technische Daten: zur Einbindung in das JABLOTRON 100 Alarmsystem Stromversorgung aus dem BUS der Zentrale 12V Stromverbrauch im Ruhezustand: 10mA Ausgangsbereich RS-485: 5 V Galvanische Trennung: RS-485 4 kv Abmessung: 52 x 38 x 14 mm Betriebstemperatur: -10 C bis +40 °C Sicherheitsstufe: Grad 2 gemäß EN 50131-1, EN 50131-3 EN 50130-4; EN 55022 EAN 8595614112208

Der JA-110Z-D Bus-Verteilermodul - BUS- Mehrplatzverteiler mit 8 Anschlussklammen dient zur Verteilung und Verkabelung von umfassenden BUS-Installationen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Dieses kann auch direkt in die Zentrale Type JA-106 installiert werden oder in die Montagedosen JA-194 PL oder PLV-CP-M/L Technische Daten: bis zu 48 V DC / 60 V DC-maximal 2 A belastbar Abmessungen 102 x 66 x18 mm Es dient dazu, die Leiter der komplexen Bus-Installationen des JABLOTRON 100+ Systems zu verbinden und kann mithilfe von Trenn-Jumpern in zwei unabhängige Buszweige aufgeteilt werden.

Die BUS- Mehrplatzverteiler mit 8 Anschlussklemmen dienen zur Verteilung und Verkabelung von umfassenden BUS-Installationen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Dieses Modul kann auch direkt in die Zentralen Type JA-106 und JA-107 installiert werden, oder in die Montagedosen JA-194 PL oder PLV-CP-M/L

Leergehäuse Baugleich JA-82K oder JA-101

Das schwarze JA-WRE-SC-BK ist eine Aufputzmontagebox für den JA-120E-BK Outdoor-Leser und der JA-121E-BK Außentastatur.

Mit dem Gateway JA-KNX für die JA 100 Alarmsysteme kann über die JA-121T (RS-485) Schnittstelle bidirektional mit dem Jablotron Alarmsystem kommuniziert werden. Somit kann eine Übertragung von Meldungen, Zuständen und Texten stattfinden. Leistungsmerkmale: KNX-Schnittstelle für Jablotron 100 Alarmsysteme Bis zu 32 bidirektionale Ein- / Ausgänge (PG) Steuern Sie bis zu 4 Bereiche (Arm / Teil / Unscharf) 9 Status pro Bereich (Eindringen, Eindringen, Verlassen, Feuer, ...) Aufruf von KNX-Szenen für jeden Status Stromversorgung vom KNX-Bus Eingebauter Abschlusswiderstand für RS485 Kommunikationsfehlerüberwachung Beschreibung Das KNX Schnittstellenmodul JA-KNX ist ein KNX Gateway für die Alarmsysteme Jablotron 100. Er ermöglicht die bidirektionale Kommunikation mit dem Alarmsystem über das Kommunikationsmodul RS-485 (JA-121T) von Jablotron. Integratoren profitieren von einem voll integrierten Alarmsystem mit KNX Szenarien, automatischer Beleuchtung mit den Bewegungsmeldern, Scharfschaltung oder Überwachung des Systems über eine KNX Visualisierung. Diese Schnittstelle ist für die Verwendung mit einem Alarmsystem der JABLOTRON 100-Serie vorgesehen. Das System muss mit einem JA121T-Modul für RS485-Kommunikation ausgestattet sein. Verbindung Das Elausys JA-KNX Modul wird vom KNX Busleitung versorgt und stellt die vom JA-121T-Modul benötigte 12-VDC-Stromversorgung bereit. Der RS485-Busleitung muss zwischen dem JA-121T und der JA-KNX Schnittstelle mit den blauen Schraubklemmen an beiden Modulen verbunden werden. Der Abschlusswiderstand ist bereits auf dem KNX Schnittstellenmodul integriert, daher ist keine zusätzliche Komponente oder Verdrahtung erforderlich. Software Konfiguration von 16 oder 32 PG ist verfügbar und wird in den Gerätegruppenobjekten aufgelistet. Jedes PG des Jablotron Alarmsystems kann von einem Gruppenobjekt gesteuert werden und sein Status wird abgerufen. GO NAME DESCRIPTION 1 PGx PG Control from KNX 2 PGx Status PG status Die Konfiguration von bis zu 96 Zonen ist verfügbar und wird in den Gerätegruppenobjekten aufgelistet. Standardmäßig ist der Zonenstatus für die Zonen 1 bis 96 des Alarmsystems konfiguriert. Ein allgemeiner Parameter erlaubt die Änderung von Zone 97 auf 192 . Dann haben Sie die Möglichkeit, zwei Gateways in der gleichen Installation zu verwenden, um 192 Zonen des Alarmsystems abzudecken. Jede ZONE hat 1 Gruppenobjekte (GO) für den Status zu KNX. GO NAME DESCRIPTION 1 Zone x Status Zone status Jeder Bereich kann mit den 3 Gruppenobjekten gesteuert werden: Arm, Arm teilweise oder Unscharf. Mehrere Status sind verfügbar und haben ein dediziertes Gruppenobjekt. In den Gruppenobjekten sind bis zu 4 Bereiche aufgelistet. Jedem Status kann eine Szene zugewiesen werden. Diese Szenenummern werden jedes Mal aufgerufen, wenn der Zonenstatus aktiv ist (AN). Jeder Bereich hat 12 Gruppenobjekte (GO), 3 für die Steuerung und 9 für den Status auf KNX. GO NAME DESCRIPTION 185 Area x – Arm Arm the Area 186 Area x – Partial arm Partial arm the Area 187 Area x – Disarm Disarm the Area 188 Area x – State disarmed Area x status 189 Area x – Entry delay Area x status 190 Area x – Exit delay Area x status 191 Area x – State armed Area x status 192 Area x – State partial armed Area x status 193 Area x – Fire alarm Area x status 194 Area x – Siren ON Area x status 195 Area x – Panic alarm Area x status 196 Area x – Intrusion alarm Area x status Quelle: elausys

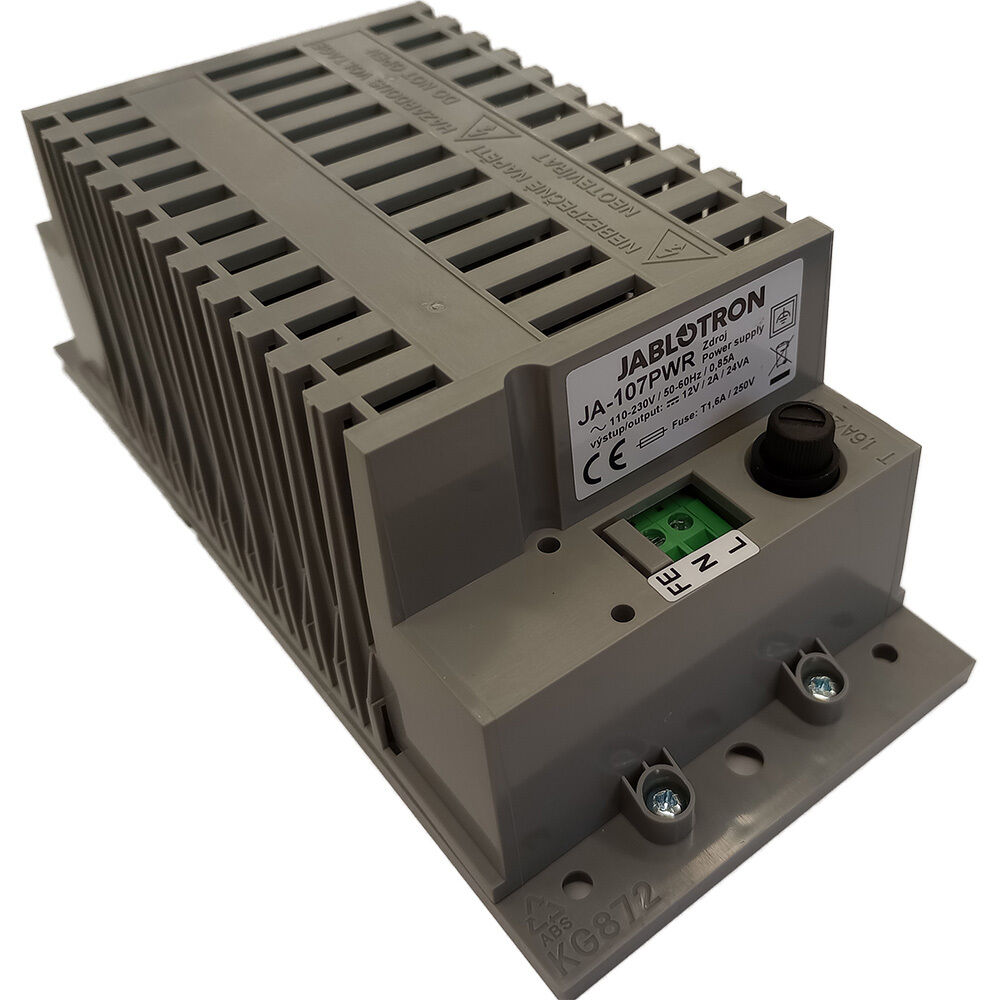

Stromkabel mit Sicherungshalter, 6,3A Sicherung und Stecker zum Anschluss der Jablotron Alarmzentrale JA-107K an eine externe 12V Gleichstromquelle

Dieses 12 V Netzteil dient zur ergänzenden Stromversorgung der Bedienteile des JA-100 Alarmsystems. Durch die sehr kompakten Abmessungen kann die Montage direkt in eine 55 mm UP Schalterdose erfolgen. Technische Daten: Stromversorgung: primär 240 V / 50 Hz Ausgangsspannung: 12 V DC Ausgangsstrom: 500 mA / max. 1000 mA für weniger als 5 min. Kurzschluss- und Temperaturüberlastungsschutz Abmessungen 50 x 48 x 25 mm Umgebungsbedingungen: EN 50131-1, II , innen Arbeitstemperatur: -10 bis 40 Grad EN - 60950-1, EN 61204-3 EN 6100-3-2, 3-3, 6-1, 6-3, EN 5502

Das Installationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 4 Adern davon sind 2 Adern mit einem Leitungsdurchmesser von 0,5 mm und 2 Adern mit einem Leitungsdurchmesser von 0,8 mm. Die Kabelrolle hat 300 m Kabel. Leistungsmerkmale: - Installationsfreundliche Kabelrolle - Markierung der Leitungslänge in Meter auf dem Kabel gedruckt Technische Daten: - 1 x 2 x 24 AWG (0,5 mm) max. Gleichstromweiderstand bei 20 °C = 97 ?/km - 1 x 2 x 20 AWG (0,8 mm) max. Gleichstromweiderstand bei 20 °C = 38 ?/km - Kabellänge: 300m - EAN 8594052538366

Der Widerstandstemperatursensor CP-201T-NW ist für den universellen Einsatz zur Erfassung der Temperatur von flüssigen, gasförmigen und festen Stoffen konzipiert.Technische Daten: Sensorart: NTC 10 kO, B25/100 = 3455 K Sensortoleranz: ± 1% bei 25°C / ± 2°C im Bereich von -25°C bis +105°C Erfassungsbereich: -25°C bis +105°C Max. Eingangsleistung: 15mW´ Wasserbeständigkeit: IP67 nach EN 60 529 Gehäusematerial: Messing Gehäusedurchmesser: 4,6 mm Gehäuselänge: 24 mm Isolationswiederstand: > 200 MW bei 500 V DC, 25°C ± 3°C Versorgungskabel - Typ: ungeschirmtes PVC, 0,35 mm² Versorgungskabel - Länge: 3 Meter

GD-02K-DIN ist ein Universal-GSM-Kommunikationsmodul zur Hutschienenmontage. Es ermöglicht die Fernsteuerung diverser Geräte durch SMS-Befehl oder Anruf von bis zu 100 autorisierte Telefonnummern. Das GSM Wählgerät bietet zusätzlich 1 Relais (250V/5A), die statisch oder als impuls geschaltet werden können. Das GD-02 DIN kann mit USB-Kabel oder über ein Webportal aus der Ferne progrmmiert werden. Leistungsmerkmale: Steuerung : 2 Ausgänge - Strom und Signal - aktiviert/deaktiviert den Ausgang mit der Möglichkeit, einen Impuls zu setzen (1 s - 24 h). Per SMS oder durch Anwahl aus 100 Telefonnummern Überwachung: über einen Eingang wird der Status eines anderen Gerätes verfolgt (Netzausfall, Störung, etc.). Messung der Temperatur: mit der Möglichkeit eines Temperatursensors misst JB-TS-PT1000 den aktuellen Wert und meldet, wenn der Grenzwert überschritten wird Thermostat: Mit dem Temperaturfühler JB-TS-PT1000 misst das Modul GD-02K-DIN die aktuelle Temperatur und schaltet entsprechend der eingestellten Temperatur (Bedarfs- oder Frostschutztemperatur) den Ausgang des Leistungsrelais REL1 (z.B. Elektroboiler, Heizung). Die Soll- und Frostschutztemperatur kann per SMS-Befehl ferngesteuert eingestellt und auch umgeschaltet werden. Impulszähler: ermöglicht den Anschluss von bis zu zwei externen Verbrauchszählern mit Impulsausgang (z. B. Stromzähler, Gaszähler, Wasserzähler) oder einem Verbrauchszähler mit der Unterscheidung zwischen Nieder- und Hochtarif. Der Impulszählermodus informiert per SMS über deren aktuellen Stand oder über die Überschreitung der eingestellten Grenzwerte.

Modul zur Einbindung eines CO Warners Konventionelle Verdrahtung Anschlußbelegung: +12Volt / GND / Sabotage / COM / Alarm Betriebsspannung: 9 - 15 V DC max Stromverbrauch: 5mA Abmessung: 48 x 19 x 14 mm Sicherungsniveau Stufe 2, EN 50131-1 Umgebung nach EN 50131-1, II, innen Betriebstemperatur -10 bis 40 Grad EAN 8595614113878

Die BUS- Verteilermodule mit Anschlussschiene dienen zur Verkabelung der BUS-Leitungen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Die Module (JA-110Z-A; JA-110Z-B; JA-110Z-C) unterscheiden sich in der Bauform. Es kann in der universellen Montagedose JA-190PL montiert werden. EAN 8594052537833

Der FUNK- Fahrzeugsender ist für die Montage in Fahrzeugen konzipiert. Mit diesem Fahrzeugsender kann das JABLOTRON 100+ Alarmsystem vom Fahrzeug aus direkt bedient und gesteuert werden. So lassen sich z.B. durch das Bestätigen des Fernlichtes Garagentore etc. öffnen oder ein Sicherungsbereich kann scharf / unscharf geschaltet werden. Der Fahrzeugsender wird mit 12V-24V direkt vom Fahrzeug versorgt. Leistungsmerkmale: Einbau in alle PKWs und Fahrzeugtypen möglich 12 V und 24 V Stromversorgung wählbar individuelle Funktionen programmierbar Technische Daten: Stromzufuhr: 12 to 24 V ±30 % Verbrauch: 5 / 20 mA Kommunikationsband: 868.1 MHz, Jablotron Protokoll Kommunikationsreichweite: bis zu 300 m (Sichtlinie) Optionale Eingangsreaktion: 1 oder 2 elektrische Impulse Betriebstemperaturbereich: -40 °C bis +85 °C Lagerungstemperaturen:-10 °C bis +40 °C Abmessungen, Gewicht: 84 x 53 x 25 mm, 120 g Betriebskonditionen Allgemeine Berechtigung von ÈTU VO-R/10/09.2010-11 Entspricht auch den Anforderungen von ETSI EN 300 220-2, EN 50130-4 ed. - 2+A1, EN 55032, EHK010, EN 62368-1, EN 50581
