Funk Smart Home
Die Jablotron Smart Home Komponenten sorgen für sichere und geschützte Anwendungen.

Mit dem Funk-Heizkörperventil JB-150N-Head können Radiator- und Fußbodenheizungen bequem und einfach über das JA 100 Alarmsystem bedient und gesteuert werden. In Kombination mit den Jablotron Raumthermostaten und Temperatursensoren ist eine völlig autonome und bequeme Heizungssteuerung realisierbar. Somit ist auch eine Steuerung und Regelung der Heizkörper "aus der Ferne" über die Jablotron APP und das Portal MyJablotron möglich. Mit dieser Lösung sind erstmals Heizungssteuerungen über ein EN 50131 zugelassenes Alarmsystem realisierbar. Leistungsmerkmale: sehr leiser Stellmotor - schlafzimmertauglich! modernes, zeitloses Design Funktion EIN / AUS und Steuerung PG kopieren steuerbar über z.B. über JA-151 TH, JA -150TP max. 48 Funk Heizköperventile pro Zentrale einlernbar belegt eine Position im JA 100 Alarmsystem Stromversorgung über 3 x AA Batterien Batteriehaltbarkeit: mind. eine Heizsaison inkl. 3 x AA Batterien 1,5 V inkl. Standartadapter VA 50 Adapter für weitere Heizkörperventile sep. erhältlich: JB-VA 16, JB-VA26, JB-VA-78, JB-VA80

Das FUNK- 12 V Relaismodul verfügt über einen schaltbaren Steuerausgang (PG-Ausgang). Mit diesem Steuerausgang können verschiedene Funktionen und Steuerbefehle von dem JABLOTRON 100 Alarmsystem umgesetzt werden z.B. Ansteuerung von Rolltoren, Garagentoröffner etc. Leistungsmerkmale: Einstellungen des PG-Ausgangs durch DIP - Schalter Einbau in JA-190PL-Montagedose möglich Technische Daten: belegt keine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung: 10 - 16 V  Belastbarkeit der Relaiskontakte: Maximale Schaltspannung 50 V AC / 60 V DCWiderstandsbelastung max. 2 A Minimaler Schaltstrom 10 mA 1 Steuerausgang PG-Ausgang: Wechsler NO, NC Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen Betriebstemperatur: -10 bis 40 °C EAN 8594052538540

Multifunktions- Funkrelais kann auf die Hutschiene der Elektroverteilung installiert werden. Dadurch ist eine sehr einfache Ansteuerung von 230V Geräten der vorhandenen Gebäudetechnik möglich z.B. Lichtanschaltung, Rolladensteuerung. Die Schaltfunktionen können über die Zentrale des JABLOTRON 100 Alarmsystems programmiert werden. Technische Daten: Spannungsversorgung: 230 V / 50Hz Schutzklasse II Stromverbrauch 0,4-1,5W max. Schaltspannung: 250V AC / 24V DC Ohmsche Last: max. 16A Induktive Last: max. 8A Halogenbeleuchtung: max. 1000W min. DC Schaltleistung: 0,5W Abmessung 18 x 90 x 65 mm 1 DIN Modul Betriebstemperatur -10 bis +40 Grad Schutzart IP20 , IP40 für Frontpanel (EN60529) ETSI EN300 220-1, EN 60950-1, EN60947-6-1, EN 50581

Die smarte Funk-Steckdose JB-161N-PLUG stellt eine völlig neue Lösung für die Automatisierung innerhalb des JABLOTRON 100+ System dar. Der Zustand der Funk-Steckdose wird durch eine LED-Anzeige in Form eines beleuchteten Tasters entsprechend der Segmentlogik angezeigt. Der bidirektonal kommunizierende Stecker wurden für die Standard-Einzelsteckdose entworfen und ist darauf ausgelegt auch bei maximaler Dauerbelastung ausreichend zu Kühlen. Zudem ist eine Steuerung der Endgeräte nach astronomischem Kalender und der Uhrzeit möglich. Technische Daten: Spannungsversorgung: 110 - 230 V / 50 - 60 Hz Stromverbrauch bei 230 V AC (min/max): 0,4 W / 1 W Max. Stromverbrauch: 120 mA Widerständige Last: max. 16 A Kommunikationsfrequenz: 868,1 MHz, Jablotron-Protokoll Max. Radiofrequenz-Output (ERP): 25 mW Umgebung: Innenbereich´ Betriebstemperaturbereich: -10°C bis +40°C Abmessungen: 70 x 70 x 77,6 mm Gewicht: 105 g

Multifunktions-Funkrelais zum Einbau in eine Montagedose.Das AC-160C kann direkt in einer UP Schalterdose verbaut werden. Dadurch ist eine sehr einfache Ansteuerung von 230 V Geräten der vorhandenen Gebäudetechnik möglich z.B. Lichtschaltung, Rolladensteuerung. Die Schaltfunktionen können über die Zentrale des JABLOTRON 100 Alarmsystems programmiert werden. Technische Daten: Spannungsversorgung:100- 230 V / 50-60Hz Stromverbrauch 0,2-0,7 W Funkmodul 868 MHz integriert Schaltbare Ausgangslast 250V / 16 A Abmessung 49 x 49 x 26 mm Betriebstemperatur -10 bis +40 Grad Schutzart IP20 ETSI EN300 220-1, EN 50130-4, EN 60950-1 EAN 8595614115155

Mit dem FUNK- Stromzähler ist eine Anbindung des JA 100 Alarmsystems an die Gebäudeautomation / Smart Home möglich. Mit diesem Impuls- Stromzähler können die Verbrauchswerte eines Gebäudes in das JABLOTRON 100 Alarmsystem übertragen werden. Somit können der aktuelle Stromverbrauch aber auch die Historie übersichtlich in der Jablotron APP oder unter MyJablotron angezeigt werden. Die Übertragung vom bauseitigen Stromzähler auf das Zählermodul ist über eine standardisierten SO Impulsausgang am Stromzähler gewährleistet. Leistungsmerkmale: einfache Installation auf die DIN Hutschiene der Elektroverteilung integriertes 868 MHz Funkmodul Anzeige des Stromverbrauchs und der Historie per JABLOTRON APP oder Webportal My Jablotron Technische Daten: belegt eine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung: 230V / 50 Hz Stromverbrauch: ca. 0,1W Funkfrequenz: 868 MHz (bidirektional) Funkreichweite: bis zu 100m Eingang IN: Niederspannung, galvanisch vom Netz getrennt Betriebsspannung 5 V Eingang PU: Niederspannung, galvanisch vom Netz getrennt Betriebsspannung 5 V Eingang TA: Eingang für den Anschluss der HDO Steuerleitung HDO max. 230V AC Abmessung: 68 x 96 x 18 mm, 1 DIN Modul Betriebstemperatur: -20 C bis +60 C Schutzart: vorderes Paneel IP40 gemäß EN 60529 ETSI EN 300220; EN 50130-4 ed.2; EN 55022 und EN 60950-1 EAN 8595614112581

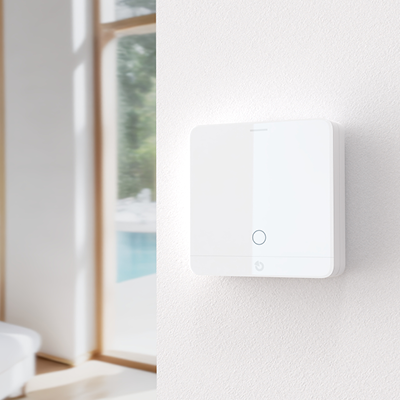

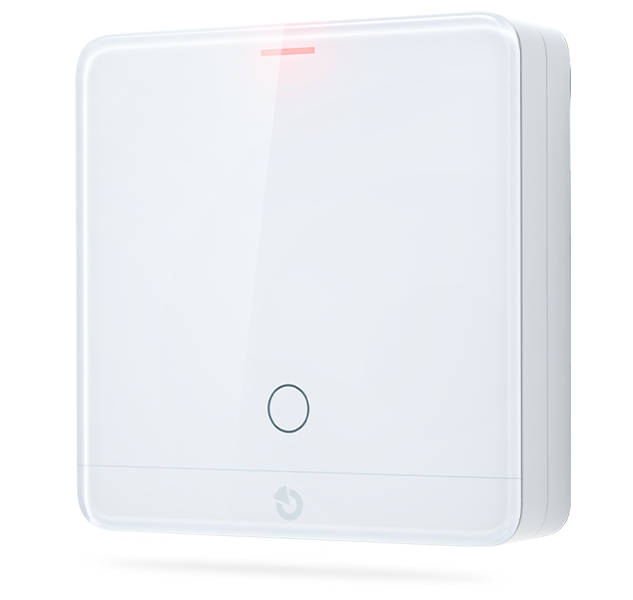

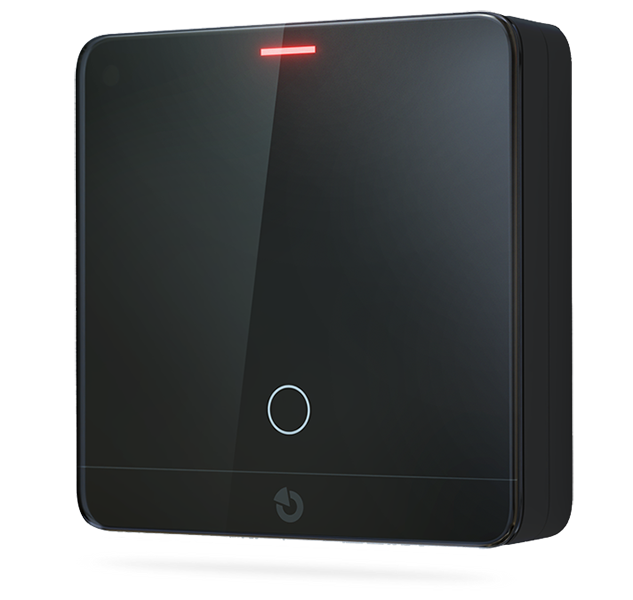

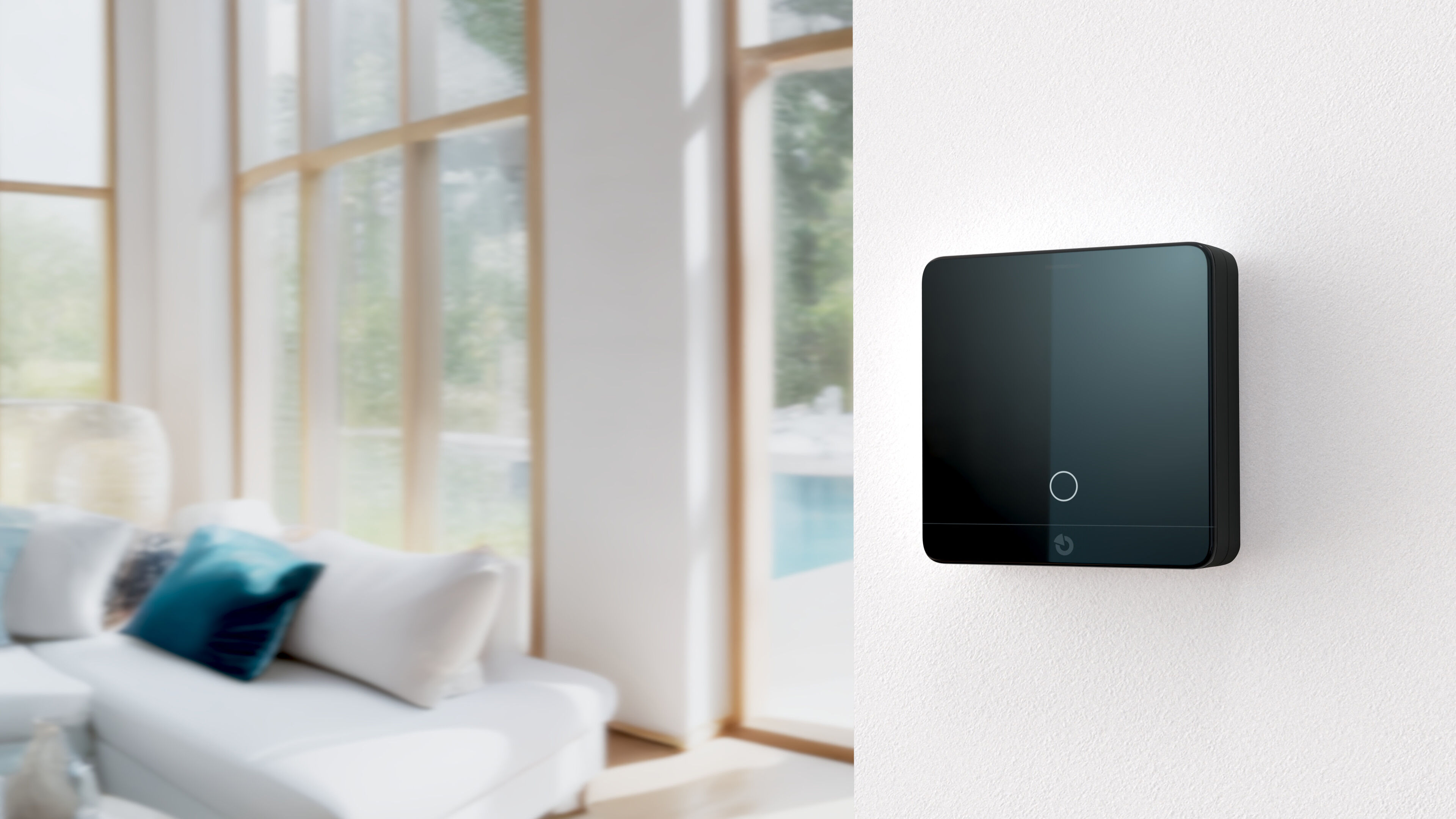

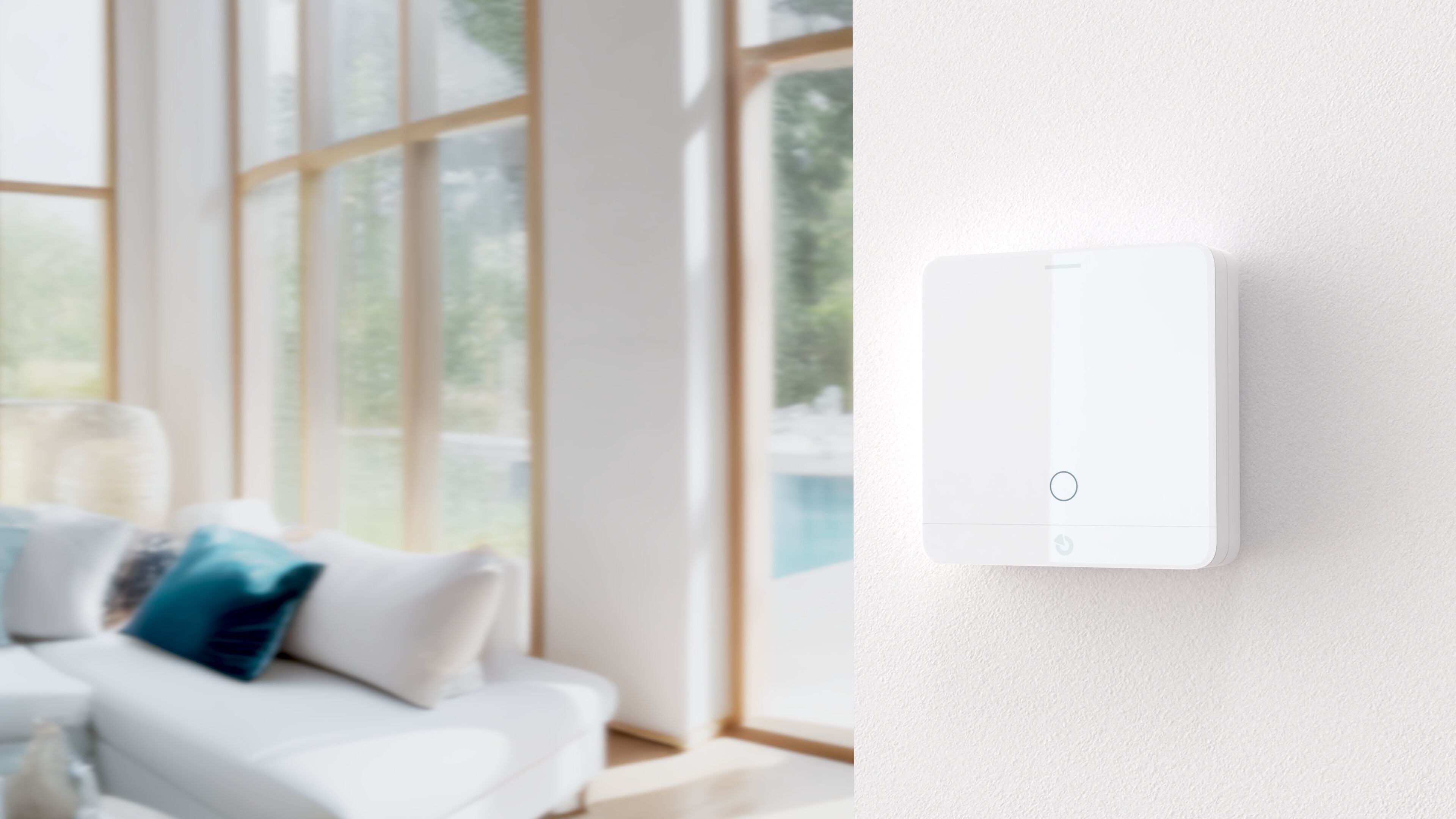

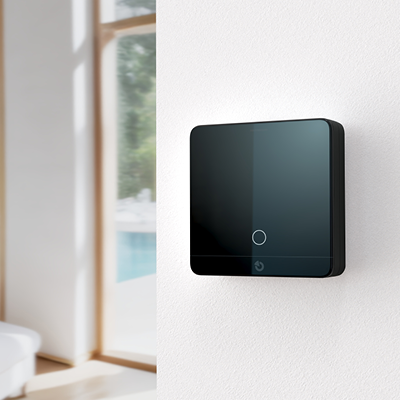

Der FUNK-Temperatursensor JA-151TH dient zur Messung von Umgebungstemperaturen und Temperaturverläufen in Gebäuden, Technik- und Serverräumen. Die Messdaten werden über die Zentrale an das Portal MyJABLOTRON weitergeleitet und können über das Webportal oder über die APP abgerufen werden. Von dem Endnutzer können Schwell- und Grenzwerte frei definiert und eingestellt werden. Bei Über- oder Unterschreitung der Grenzwerte, kann eine Meldung per SMS oder E-Mail an den Endnutzer erfolgen. Leistungsmerkmale: integriertes 868 MHz Funkmodul formschönes unauffälliges Design Abruf der aktuellen Temperatur bis zu 2 Thermometer (pro Bedienfeld) können einen PG-Ausgang schalten Abruf der aufgezeichneten Temperaturverläufe einsehbar über das Portal MyJABLOTRON und APP Technische Daten: belegt eine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung: 1 x Lithium Batterie CR2032 (3 V, 220 mAh) durchschnittliche Batterielebensdauer: 2-3 Jahre Funkfrequenz: 868 MHz (bidirektional) Temperaturmessgenauigkeit: +/- 0,5 °C Temperaturmessauflösung 0,125 °C Abmessungen: 26 x 55 x 16 mm Betriebstemperatur: -20 bis 60 °C Umgebungsbedingungen: EN 50131-1: II, innen EN 50130-4, EN 55022 EAN 8595614110099

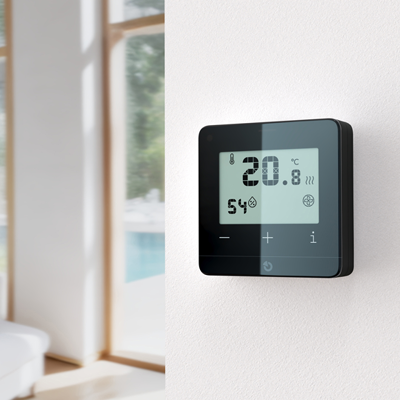

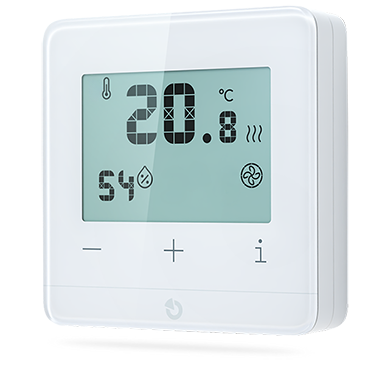

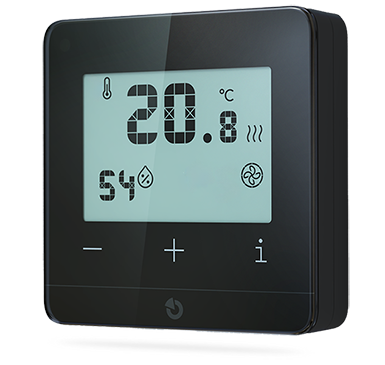

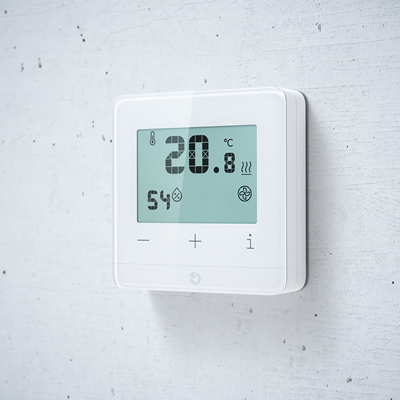

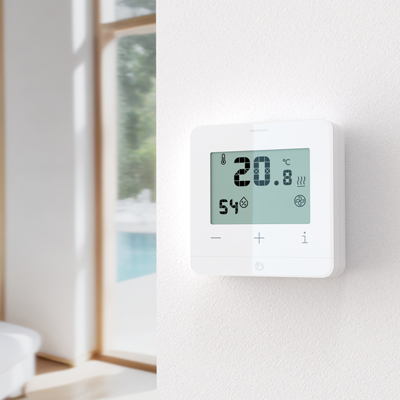

Das FUNK - Raumthermostat JA-150TP für den Innenbereich dient zum Regeln und Steuern von Temperaturen und Schaltzuständen im JA-100 Alarmsystem. Dieses Raumthermostat hat zusätzlich eine LCD Anzeige, womit die Temperatur und Schaltzustände angezeigt werden. Mit dieser neuen Generation können nun auch direkt Relais und Heizungssysteme geschaltet und gesteuert werden. Über die Anwendung MyJablotron/ APP können somit bequem und einfach Temperaturen und Temperaturverläufe gesteuert und geregelt werden. Mit diesem Thermostat ist auch die Steuerung der Funk - Heizkörperventile möglich. Leistungsmerkmale: formschönes design mit LCD Anzeige inkl. Funkmodul 868 MHz inkl. 2x 1,5, V AA Alkaline Batterie Aktivierung von Lüftern und Heizungssystemen einstellbare und wählbare Temperaturen und Schaltimpulse wählbare Mindest- und Maximaltemperaturen Fernbedienung des Thermostasts über APP/MyJablotron Technische Daten: belegt eine Position in dem Jablotron JA-100 Alarmsystem Stromversorgung: 2 x AA Alkaline Batterie 1,5 V empfohlene Installationshöhe: 1,5 m Messgenauigkeit: 0,1 Grad C Betriebstemperatur -10 bis +70 Grad C Abmessungen: 66 x 90 x 22 mm Das FUNK - Raumthermostat für den Innenbereich dient zum Regeln und Steuern von Temperaturen und Schaltzuständen im JA-100 Alarmsystem. Dieses Raumthermostat hat zusätzlich eine LCD Anzeige, womit die Temperatur und Schaltzustände angezeigt werden. Mit dieser neuen Generation können nun auch direkt Relais und Heizungssysteme geschaltet und gesteuert werden. Über die Anwendung MyJablotron/ APP können somit bequem und einfach Temperaturen und Temperaturverläufe gesteuert und geregelt werden. Leistungsmerkmale: formschönes design mit LCD Anzeige inkl. Funkmodul 868 MhZ inkl. 2x 1,5, V AA Alklaine Batterie Aktivierung von Lüftern und Heizungssystemen einstellbare und wählbare Temperaturen und Schaltimpulse wählbare Mindest- und Maximaltemperaturen Fernbedinung des Thermostasts über APP/MyJablotron Technische Daten: belegt eine Position in dem Jablotron JA-100 Alarmsystem Stromversorgung: 2 x AA Alkaline Batterie 1,5 V empfohlene Installationshöhe: 1,5 m Messgenauigkeit: 0,1 Grad C Betriebstemperatur -10 bis +70 Grad C Abmessungen: 66 x 90 x 22 mm

Dieser Adapter JB-VA26 ist zur Montage der Funk- Heizkörperventile JB-150N-Head an die verschieden Heizkörper und Radiatoren geeignet. Der Adapter JA-VA26 ist geeignet für Heizkörper des Herstellers Giacomini Verpackungsinhalt 5 Stück

Das FUNK- 230 V Relaismodul verfügt über einen schaltbaren Steuerausgang (PG-Ausgang). Mit diesem Relaismodul können externe 230 V Geräte von dem JABLOTRON 100 Alarmsystem direkt angesteuert und geschaltet werden z.B. Lichtanschaltungen, Pumpensteuerungen etc. Leistungsmerkmale: Einstellungen des PG-Ausgangs durch DIP-Schalter Einbau in JA-190PL-Montagedose möglich Technische Daten: belegt keine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung: 230 V 1 Steuerausgang PG-Ausgang: Wechsler NO, NC Ausgangslast des Relais: max. 16 A /250 V Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen Betriebstemperatur: -10 bis 40 °C Einbau in JA-190PL-Montagedose möglich EAN 8594052538519

Dieser Adapter JB-VA16 ist zur Montage der Funk- Heizkörperventile JB-150N-Head an die verschieden Heizkörper und Radiatoren geeignet. Der Adapter JA-VA16 ist passend für M28x1.5 Gewinde und Heizkörper der Hersteller Buderus, Polytherm, Herz, KAN-Therm, Thermoval Verpackungsinhalt 5 Stück

Die JB-163N-PLUG ist eine Funksteckdose mit einem externen Ausgang. Der Stecker lässt sich schnell und einfach installieren. Er eignet sich zum Beispiel zum einfachen Anschluss von Garagentorsteuerungen mit programmierbarem Ausgang oder zur Steuerung anderer Geräte.Technische Daten: Stromversorgung: 110 - 250 V / 50-60 Hz Stromverbrauch (min/max): 2 W/6 W Kommunikation: 868,1 MHz, Jablotron-Protokoll maximale Hochfrequentleistung (ERP): 25 mW maximale Belastbarkeit des ext. Ausgangs: 250 V AC / 24 V DC / max. 1 A Abmessungen: 70 x 70 x 77,6 mm Gewicht: 175 g Länge des ext. Ausgangskabels: 2 Meter

Der FUNK - Außentemperaturmelder dient zum Erfassen, Regeln und Steuern von Temperaturen und Schaltzuständen mit dem JA-100 Alarmsystem. Durch die robuste und witterungsfeste Ausführung ist dieser Temperaturmelder für Außenanwendungen und für besondere klimatische Umgebungsbedingungen wie Kühlräume, Kühlschränke etc. geeignet. Mit diesem Außentemperaturmelder können auch Relais und Heizungs- Kühlsysteme gesteuert werden. Leistungsmerkmale: robustes und kompaktes Gehäuse inkl. Funkmodul 868 MHz inkl. 2 x Lithiumbatterie BAT 3V0 CR 123A Messbereich -25°C - +60°C IP 53 geschützt Technische Daten: belegt eine Position in dem Jablotron JA-100 Alarmsystem Stromversorgung: 2 x Lithiumbatterie Type CR 123 durchschnittliche Batterielebensdauer: 10 Jahre optionaler externer Sensor anschließbar JB-PT-1000 Abmessungen: B= 90mm H= 35 mm L= 110 mm

Die RS-485 BUS-Schnittstelle dient zur Übertragung von Meldungen, Zuständen und Texten aus dem JABLOTRON 100 Alarmsystem an externe Systeme z.B. KNX Systeme. Die Übergabe der Daten erfolgt über die serielle RS-485 Schnittstelle. Das detaillierte Schnittstellenprotokoll entnehmen Sie dem Datenblatt. Technische Daten: zur Einbindung in das JABLOTRON 100 Alarmsystem Stromversorgung aus dem BUS der Zentrale 12V Stromverbrauch im Ruhezustand: 10mA Ausgangsbereich RS-485: 5 V Galvanische Trennung: RS-485 4 kv Abmessung: 52 x 38 x 14 mm Betriebstemperatur: -10 C bis +40 °C Sicherheitsstufe: Grad 2 gemäß EN 50131-1, EN 50131-3 EN 50130-4; EN 55022 EAN 8595614112208

Dieser abgesetzte Temperaturfühler kann direkt an die Außenthermostate JA-EXT-TH- R (B) angeschlossen werden. Der Temperaturfühler ist IP 68 geschützt und kann somit auch unter extremen Umwelt- und Witterungsbedingungen eingesetzt werden. Der Messbereich liegt bei -50 °C bis +180 °C. Es kann also direkt z.B. in Kühl- Heizsystemen, Saunen oder Kühlhäusern, Kühlschränken eingesetzt werden. Leistungsmerkmale: IP 68 geschützt Temperaturmessbereich -50°C - +180°C 3 m Anschlusskabel, verlängerbar bis zu 50 m anschließbar an die Außenthermostate JB-EXT-TH-R und JB-EXT-TH-B

Der FUNK- Wassermelder dient zur Erkennung von Überflutungen und Überschwemmung in Wohnräumen, Kellerbereichen oder Technikräumen. Wenn die elektronischen Sensoren mit Wasser in Berührung kommen erfolgt eine sofortige Signalisierung und Alarmierung an der Alarmzentrale. Leistungsmerkmale: integriertes 868 MHz Funkmodul inklusive Batterien Technische Daten: belegt eine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung: 1x Alkalibatterie AA 1,5 V (inklusive) durchschnittliche Batterielebensdauer: 2 Jahre Funkfrequenz: 868 MHz (bidirektional) Funkreichweite: bis zu 300m Abmessungen: 25 x 100 x 22 mm Betriebstemperatur: -10 bis 40 °C Umgebungsbedingungen: EN 50131-1: II, innen Sicherheitsstufe: Grad 2: EN 50131-1, EN 50131-2-6, EN 50131-5-3, EN 50131-6 EAN 8594052539677

Dieser Adapter JB-VA78 ist zur Montage der Funk- Heizkörperventile JB-150N-Head an die verschieden Heizkörper und Radiatoren geeignet. Der Adapter JA-VA78 ist passend für Heizkörper mit einem Gewindedurchmesser von 23 mm des Herstellers Danfoss . Verpackungsinhalt 5 Stück

Dieser Adapter JB-VA80 ist zur Montage der Funk- Heizkörperventile JB-150N-Head an die verschieden Heizkörper und Radiatoren geeignet. Der Adapter JA-VA80 ist passend für Heizkörper mit einem M30x1.5 Gewinde der Hersteller Heimeier, Herb, Ondra, IVAR. Thermoval. Verpackungsinhalt 5 Stück
