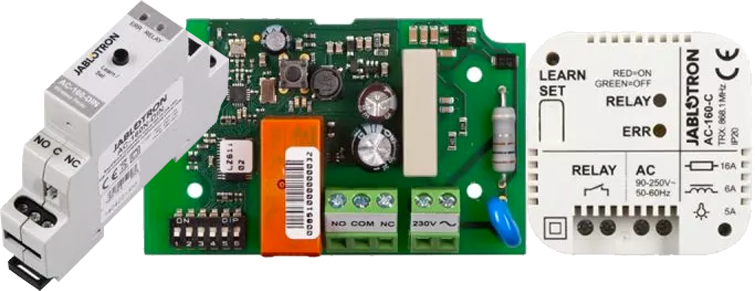

Funk Ausgangsmodule
Mit den Jablotron JA 100 Funk Ausgangsmodulen können externe Geräte angesteuert werden.

Das FUNK- 12 V Relaismodul verfügt über einen schaltbaren Steuerausgang (PG-Ausgang). Mit diesem Steuerausgang können verschiedene Funktionen und Steuerbefehle von dem JABLOTRON 100 Alarmsystem umgesetzt werden z.B. Ansteuerung von Rolltoren, Garagentoröffner etc. Leistungsmerkmale: Einstellungen des PG-Ausgangs durch DIP - Schalter Einbau in JA-190PL-Montagedose möglich Technische Daten: belegt keine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung: 10 - 16 V  Belastbarkeit der Relaiskontakte: Maximale Schaltspannung 50 V AC / 60 V DCWiderstandsbelastung max. 2 A Minimaler Schaltstrom 10 mA 1 Steuerausgang PG-Ausgang: Wechsler NO, NC Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen Betriebstemperatur: -10 bis 40 °C EAN 8594052538540

Multifunktions- Funkrelais kann auf die Hutschiene der Elektroverteilung installiert werden. Dadurch ist eine sehr einfache Ansteuerung von 230V Geräten der vorhandenen Gebäudetechnik möglich z.B. Lichtanschaltung, Rolladensteuerung. Die Schaltfunktionen können über die Zentrale des JABLOTRON 100 Alarmsystems programmiert werden. Technische Daten: Spannungsversorgung: 230 V / 50Hz Schutzklasse II Stromverbrauch 0,4-1,5W max. Schaltspannung: 250V AC / 24V DC Ohmsche Last: max. 16A Induktive Last: max. 8A Halogenbeleuchtung: max. 1000W min. DC Schaltleistung: 0,5W Abmessung 18 x 90 x 65 mm 1 DIN Modul Betriebstemperatur -10 bis +40 Grad Schutzart IP20 , IP40 für Frontpanel (EN60529) ETSI EN300 220-1, EN 60950-1, EN60947-6-1, EN 50581

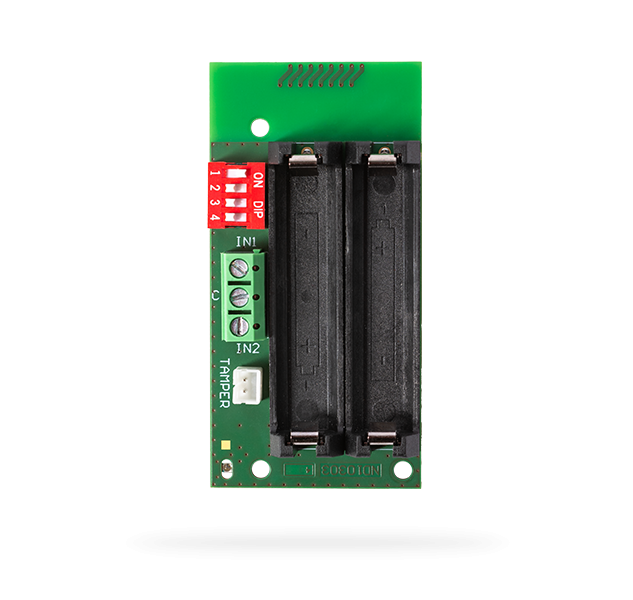

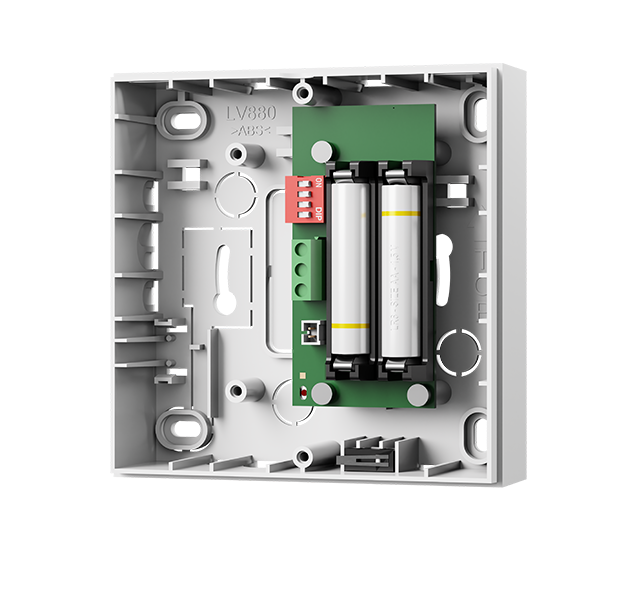

Das Eingangs-Funk-Modul JA-162M mit zwei unabhängigen Eingängen ermöglicht es externe Geräte via Funk in das JA-100 System einzubinden. Geräte wie externe Magnetkontakte, Überschwemmungssensoren und Rollladenkontakte können über die beiden universellen Eingänge integriert werden. Der JA-162M vereint die bewährten Funktionen des JA-150M als Eingangsmodul jedoch mit verbesserten Anschlussklemmen für eine bessere Handhabung. Das Funkmodul passt optimal in die Installationsbox JA-195PL. Neben den zwei unabhängigen Universaleingängen gibt es die Möglichkeit zum Anschluss eines Sabotagekontakts. Leistungsmerkmale: 2 unabhängige Universaleingänge Funk-Kommunikation zur Zentrale Möglichkeit für Sabotagekontakt Installationsbox JA-195PL Technische Daten: Stromversorgung: 2 x Alkalibatterie, Typ AAA durchschnittliche Batterielebensdauer: 2 Jahre Funkfrequenz: 868 MHz (bidirektional) Funkreichweite: bis zu 300m Abmessungen: 38 x 76 x 15 mm Betriebstemperatur: -10 bis 40 °C Zertifizierung: Sicherheitsstufe 2/Umweltklasse II (EN 50131-1) mit JA-195PL Betriebsumgebung: Innen allgemein EN 50131-1, EN 50131-3, EN 50131-5-3, EN 50131-6, ETSI EN 300 220-1,-2, EN 50130-4, EN 55032, EN IEC 62368-1, EN IEC 63000 EAN: 8595614128025

Multifunktions-Funkrelais zum Einbau in eine Montagedose.Das AC-160C kann direkt in einer UP Schalterdose verbaut werden. Dadurch ist eine sehr einfache Ansteuerung von 230 V Geräten der vorhandenen Gebäudetechnik möglich z.B. Lichtschaltung, Rolladensteuerung. Die Schaltfunktionen können über die Zentrale des JABLOTRON 100 Alarmsystems programmiert werden. Technische Daten: Spannungsversorgung:100- 230 V / 50-60Hz Stromverbrauch 0,2-0,7 W Funkmodul 868 MHz integriert Schaltbare Ausgangslast 250V / 16 A Abmessung 49 x 49 x 26 mm Betriebstemperatur -10 bis +40 Grad Schutzart IP20 ETSI EN300 220-1, EN 50130-4, EN 60950-1 EAN 8595614115155

Das FUNK- 230 V Relaismodul verfügt über einen schaltbaren Steuerausgang (PG-Ausgang). Mit diesem Relaismodul können externe 230 V Geräte von dem JABLOTRON 100 Alarmsystem direkt angesteuert und geschaltet werden z.B. Lichtanschaltungen, Pumpensteuerungen etc. Leistungsmerkmale: Einstellungen des PG-Ausgangs durch DIP-Schalter Einbau in JA-190PL-Montagedose möglich Technische Daten: belegt keine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung: 230 V 1 Steuerausgang PG-Ausgang: Wechsler NO, NC Ausgangslast des Relais: max. 16 A /250 V Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen Betriebstemperatur: -10 bis 40 °C Einbau in JA-190PL-Montagedose möglich EAN 8594052538519

GD-04K ist ein Universal-GSM-Kommunikationsmodul und ermöglicht die Fernsteuerung diverser Geräte durch SMS-Befehl oder Anruf von bis zu 100 autorisierte Telefonnummern. Das GSM Wählgerät bietet zusätzlich 2 Relais (250V/5A), die statisch oder als impuls geschaltet werden können. Das GD-04K kann mit USB-Kabel oder über ein Webportal aus der Ferne progrmmiert werden. Leistungsmerkmale: Spannungsversorgung: 10,5 bis 15 Volt DC 25 mA Standby Betrieb 850/900/1800/1900 MHz GSM Frequenzband 4 x Eingänge 2 x Relaisausgänge Abmessungen: 76 x 110 x 33 mm Zulassungen EN 301489-7,EN 55022, EN 61000-6-3 GD-04K Universelles GSM-Kommunikations- und -steuergerät Die Steuerung erfolgt entweder über die Standard-SMS oder durch das Durchklingeln. Für die Steuerung stehen zwei Ausgänge (ein Kraft- und ein Signalausgang) zur Verfügung, die entweder als Zustands- oder Impulsausgänge arbeiten. Bei der Ansteuerung des Ausgangs durch das Durchklingeln kann bei jeder Telefonnummer eine Begrenzung für die Anzahl der Steuervorgänge eingestellt werden (geeignet z.B. für diverse kostenpflichtige Einfahrten, wo jede Telefonnummer über einen bestimmten Kredit für zulässige Anzahl der Einfahrten verfügt). Für die Statusmeldungen verfügt GD-04K über vier Eingänge, die auf Verbindung mit GND reagieren. Die Aktivierung und Deaktivierung des Eingangs kann in Form von SMS, durch das Durchklingeln oder als Kombination beider Möglichkeiten gemeldet werden. Im Gerät können bis zu 100 autorisierte Telefonnummern gespeichert werden. Um die Funktionsfähigkeit auch beim Stromausfall zu gewährleisten, kann das Backup-Modul GD-04A bezogen werden, das für den Back-up Betrieb von bis zu 24 Stunden sorgt. Die Einstellung der Funktionen kann lokal über die SW GD-Link 2.0 und einen mit GD-04K über USB-Kabel (im Lieferumfang enthalten) verbunden PC erfolgen. Eine Ferneinstellung kann über die monodirektionale Einstellungsseite oder viel bequemer über die SW GD-Link 2.0 durchgeführt werden.

Das GD-04R Funkmodul kann zusätzlichin das GD-04 Wählgerät eingesteckt werden. Mit diesem Funkmodul können die OASIS Funkkomponenten, z. B. Rauchmelder, Wassermelder oder Bewegungsmelder, eingelernt werden.

DTMF-Modul GD-04D Das DTMF-Modul GD-04D, mit dem Sie Davids Ausgangsrelais steuern können, indem Sie während eines Gesprächs numerische Codes (DTMF-Codes) auf einer Telefontastatur eingeben. Dieser Artikel ist nicht mit GD-04K kompatibel.
