Bus Smart Home
Mit den Jablotron JA 100 Alarmanlagen sind auch Automatisierungen und Smart Home Lösungen sicher realisierbar.

Das BUS- 12 V Relaismodul verfügt über einen schaltbaren Steuerausgang (PG-Ausgang). Mit diesem Steuerausgang können verschiedene Funktionen und Steuerbefehle von dem JABLOTRON 100/100+ Alarmsystem umgesetzt werden z.B. Ansteuerung von Rolltoren, Garagentoröffner etc. Notwendig für die JA-107 Zentralen. Leistungsmerkmale: Einstellungen des PG-Ausgangs durch DIP - Schalter Einbau in JA-190PL-Montagedose möglich Technische Daten: belegt keine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung über den BUS der Zentrale, 12 V (9 - 15 V) Stromverbrauch AUSGESCHALTET: 5 mA Stromverbrauch EINGESCHALTET: 25 mA max. Ausgangslast des Relais: max. 2 A/60 V Gleichstrom min. Schaltstrom: 10 mA Umgebung gemäß EN 50131-1, EN 50131-3: II, innen Betriebstemperaturbereich: -10 bis 40 °C EAN 8594052537383

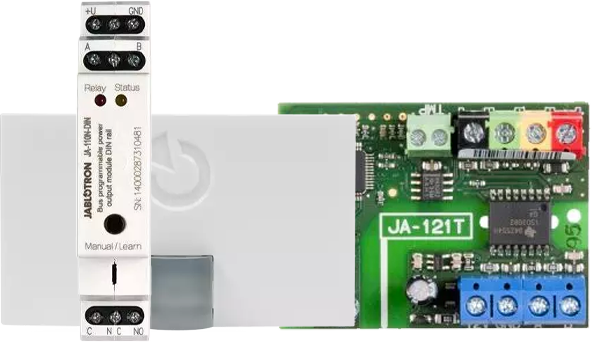

Das BUS- 230 V Relaismodul kann direkt auf die DIN Hutschienen z.B. der Elektroverteilung installiert werden. Mit diesem Relaismodul können externe 230 V Geräte aus dem JABLOTRON 100 System angesteuert und geschaltet werden. Technische Daten: belegt eine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung über den BUS der Zentrale, 12 V (9 -15 V) Stromverbrauch im Ruhezustand: 5 mA / 45 mA Belastbarkeit der Relaiskontakte: max. 16 A / 250 V induktive Last: max. 8 A / 250 V min: DC-Schaltleistung: 0,5 W Abmessungen: 18 x 90 x 64 mm Betriebstemperatur: -10 bis 40 °C Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen EAN 8594052539196

Verkabelter Wassermelder / Überflutungssensor für das für JA-100 Alarmsystem Der Wassermelder wird direkt an ein Jablotron Eingangsmodul angeschlossen: z.B. JA-150M (Funklösung) Alternative Busvariante JA-110F

Das BUS- 230 V Relaismodul verfügt über einen schaltbaren Steuerausgang (PG-Ausgang). Mit diesem Relaismodul können externe 230 V Geräte von dem JA 100+ Alarmsystem direkt angesteuert und geschaltet werden z.B. Lichtanschaltungen, Pumpensteuerungen etc. Nachfolger vom JA-110N Leistungsmerkmale: Einstellungen des PG-Ausgangs durch DIP-Schalter Einbau in JA-190PL-Montagedose möglich Technische Daten: belegt keine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung über den BUS der Zentrale 12 V NC / NO Kontakt Stromverbrauch AUSGESCHALTET: 5 mA Stromverbrauch EINGESCHALTET: 45 mA max. Ausgangslast des Relais: max. 16 A/250 V Blindlast: max. 8 A 250 V minimaler Schaltstrom: 100 mA bei 12 V Gleichstrom oder 0,5 W Umgebung gemäß EN 50131-1, EN 50131-3: II, innen Betriebstemperaturbereich: -10 bis 40 °C EAN 8594052537376

Das BUS-Ausgangsmodu l hat 8 schaltbare Steuerausgänge die über DIP-Schalter den PG Ausgängen zugeordnet werden können. Mit diesen Steuerausgängen können von dem JABLOTRON 100/100+ Alarmsystem verschiedene Funktionen und Steuerbefehle umgesetzt werden z.B. Ansteuerung von Rolltoren, Garagentoröffner etc. (Nachfolger vom JA-118N) Leistungsmerkmale: 8 Ausgänge - frei programmierbar Ausgänge schutzisoliert / Ausgangslast 100 mA Einstellung mit dem DIP-Schalter Montage in die Mehrzweckdose JA-190PL Technische Daten: belegt keine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung: über den BUS der Zentrale 12 V EAN 8594052539172

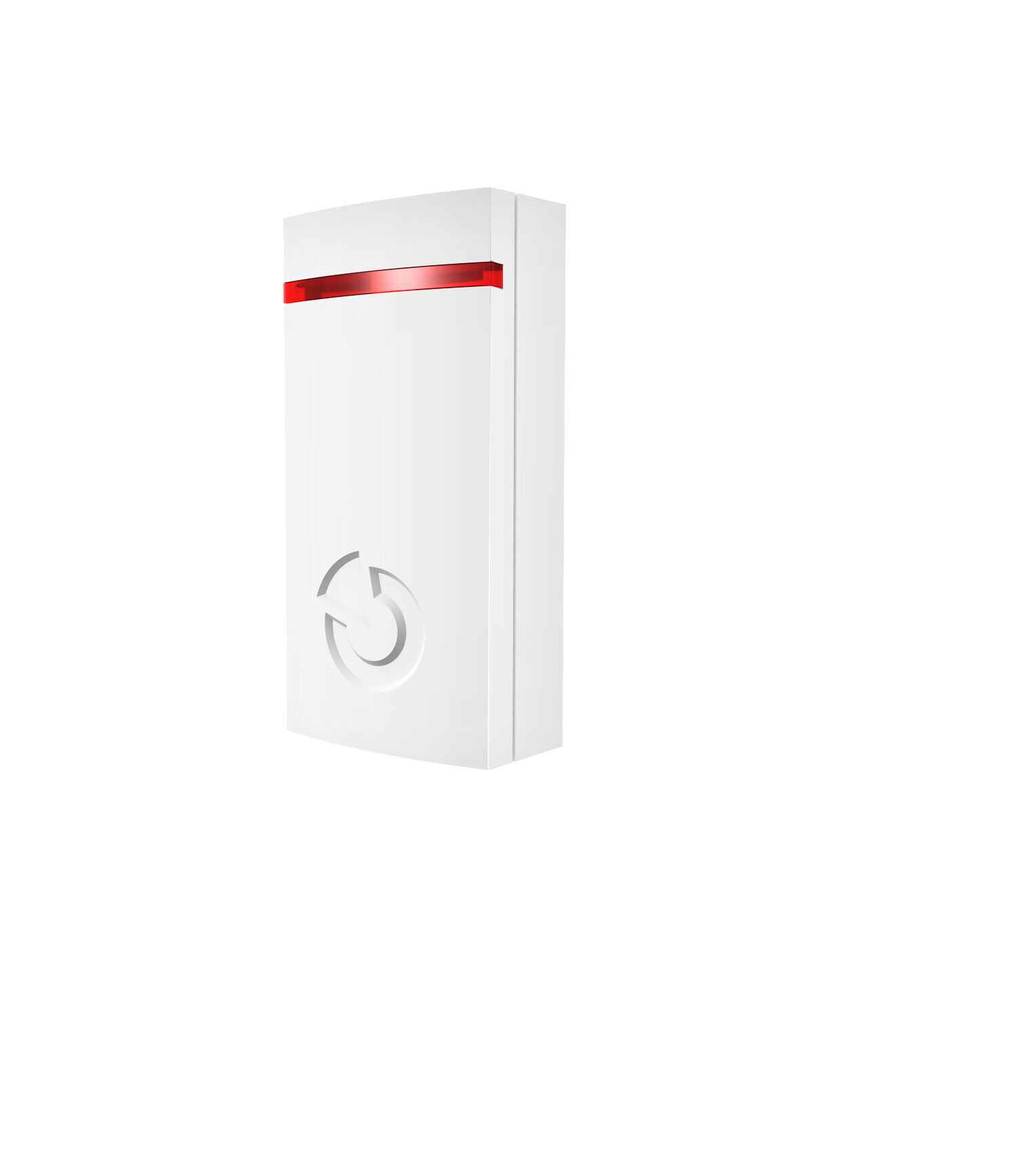

Der BUS-Temperatursensor dient zur Messung von Umgebungstemperaturen und Temperaturverläufen in Gebäuden, Technik- und Serverräumen. Die Messdaten werden über die Zentrale an das Portal MyJABLOTRON weitergeleitet und können über das Webportal oder über die APP abgerufen werden. Von dem Endnutzer können Schwell- und Grenzwerte frei definiert und eingestellt werden. Bei Über- oder Unterschreitung der Grenzwerte, kann eine Meldung per SMS oder E-Mail an den Endnutzer erfolgen. Leistungsmerkmale: formschönes unauffälliges Design Abruf der aktuellen Temperatur Abruf der aufgezeichneten Temperaturverläufe einsehbar über das Portal MyJABLOTRON und APP Technische Daten: belegt eine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung über den BUS der Zentrale, 12 V (9 - 15 V) Stromverbrauch: 3 mA Temperaturmessgenauigkeit: +/- 0,5 °C Temperaturmessauflösung 0,125 °C Abmessungen: 26 x 55 x 16 mm Betriebstemperatur: -20 bis 60 °C Umgebungsbedingungen: EN 50131-1: II, innen EN 50130-4, EN 55022 EAN 8594052539844

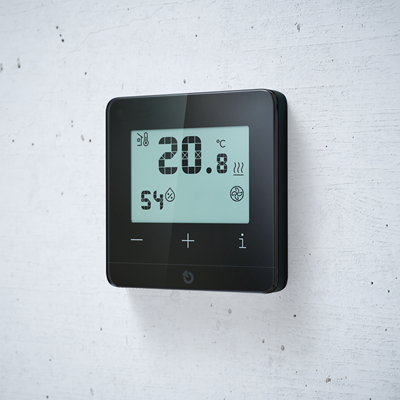

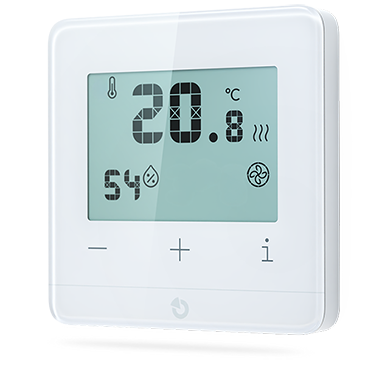

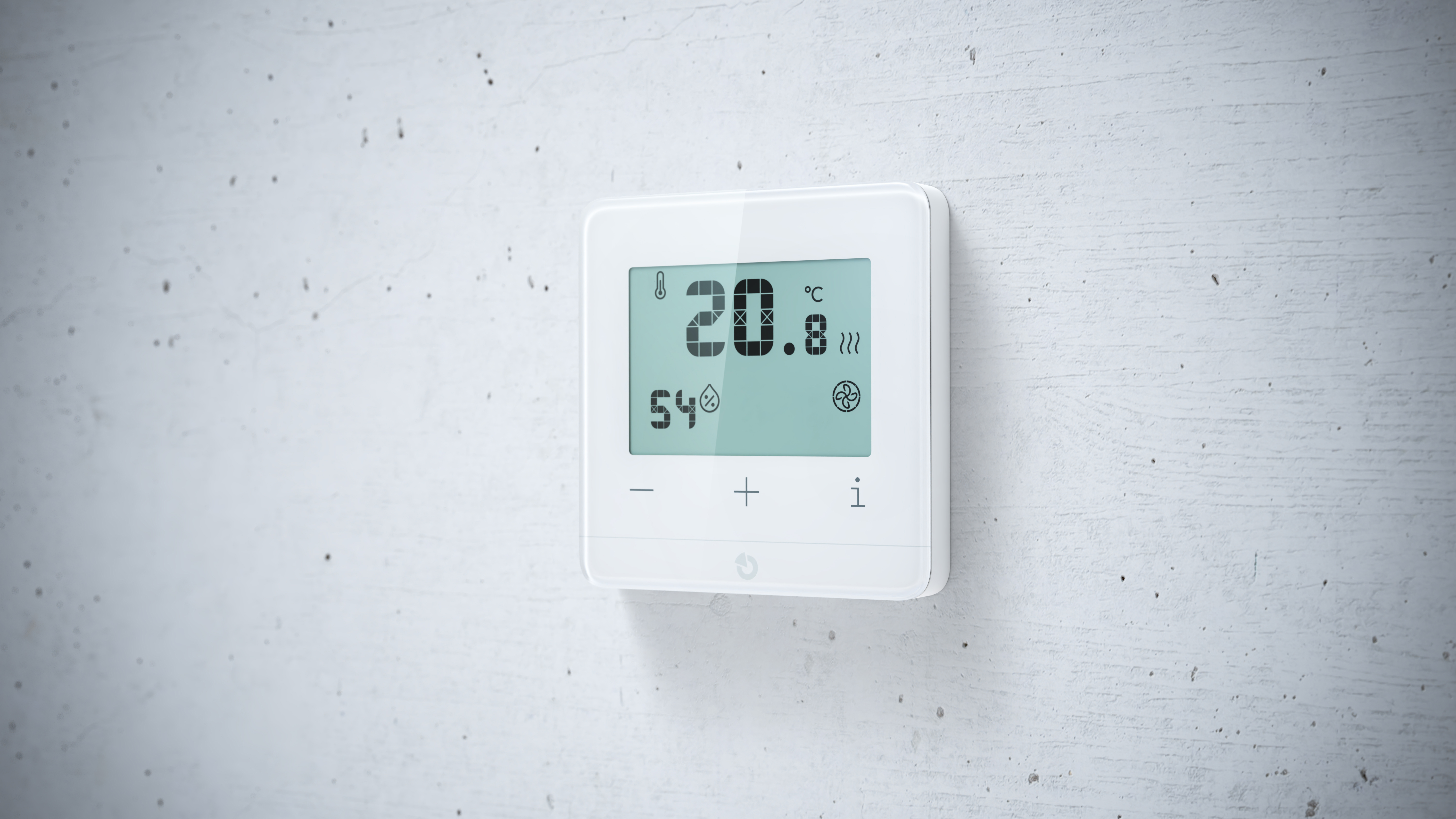

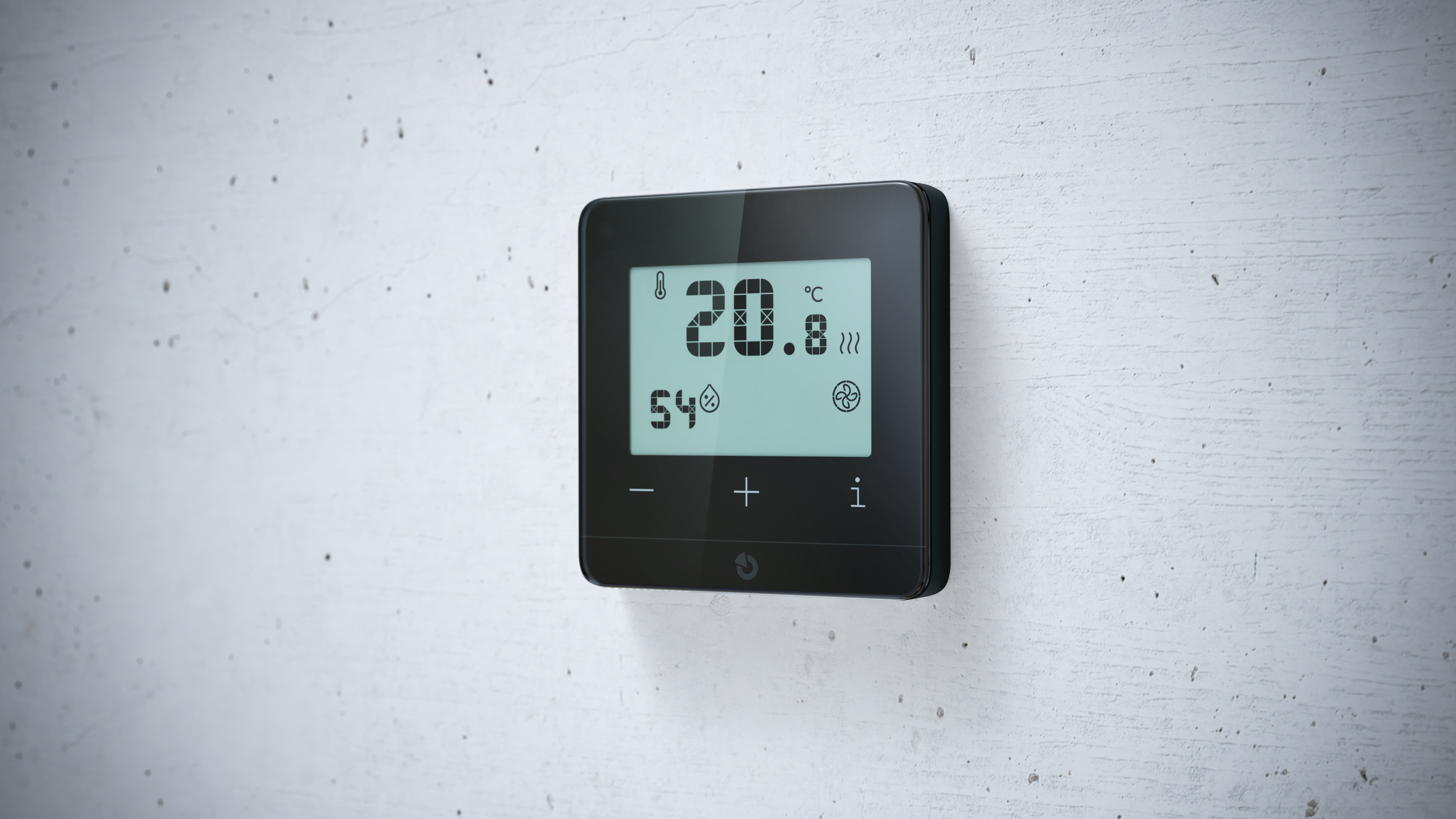

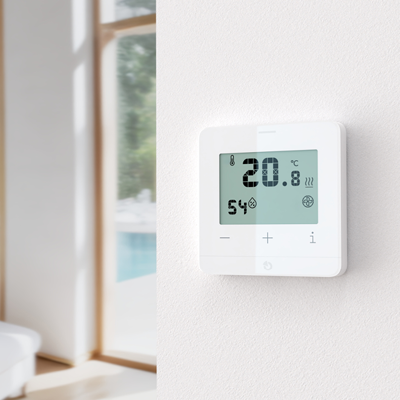

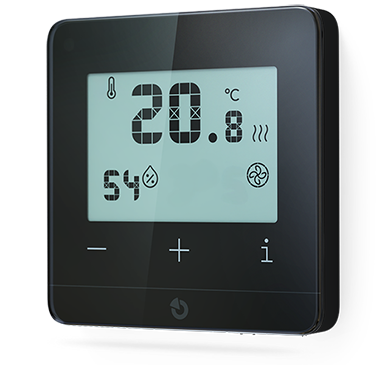

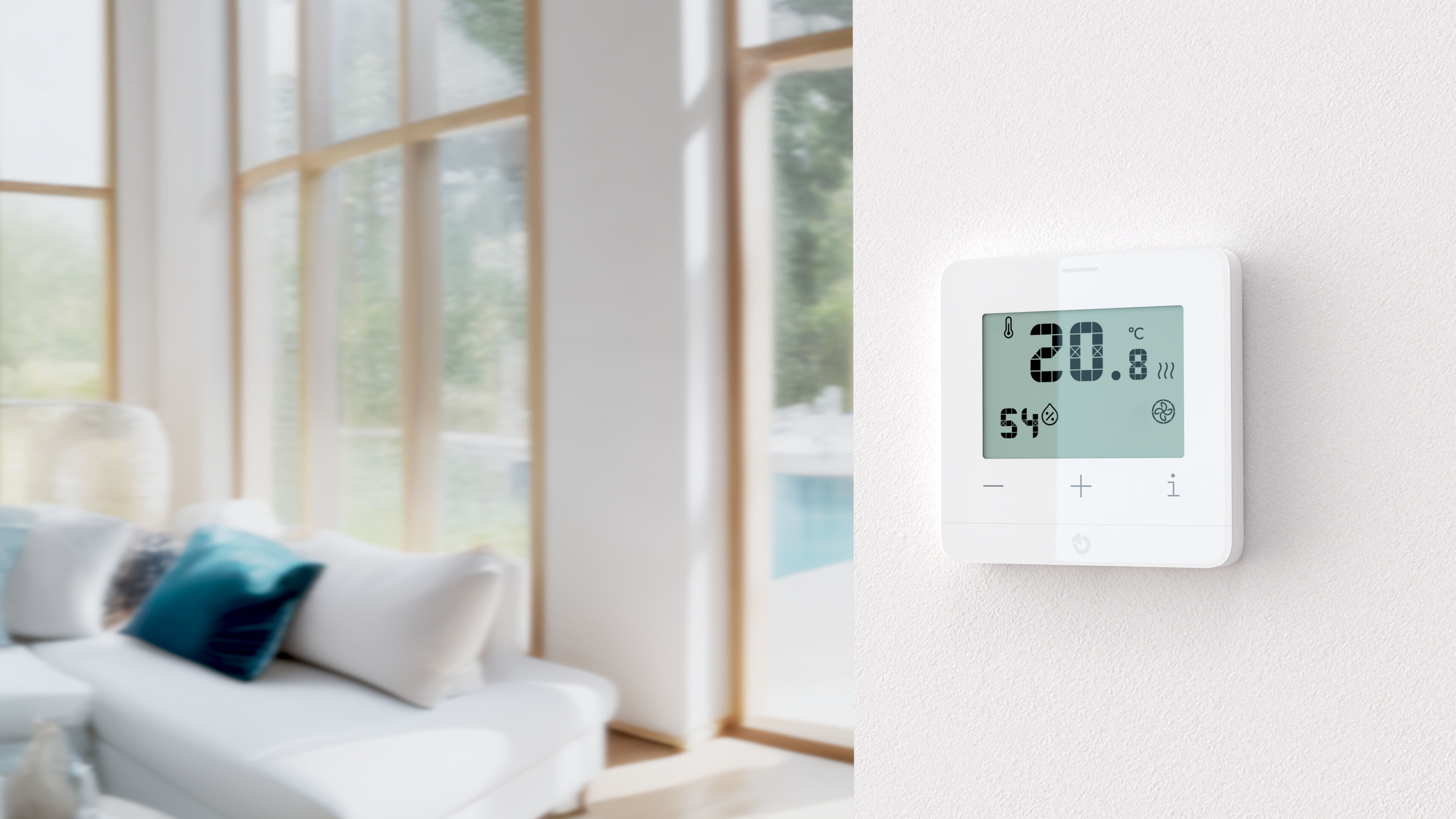

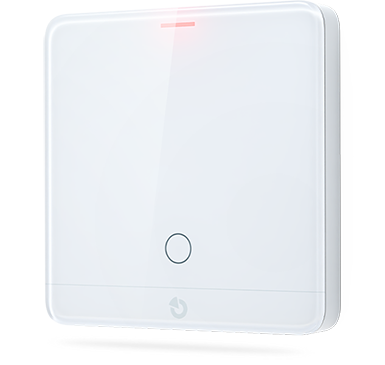

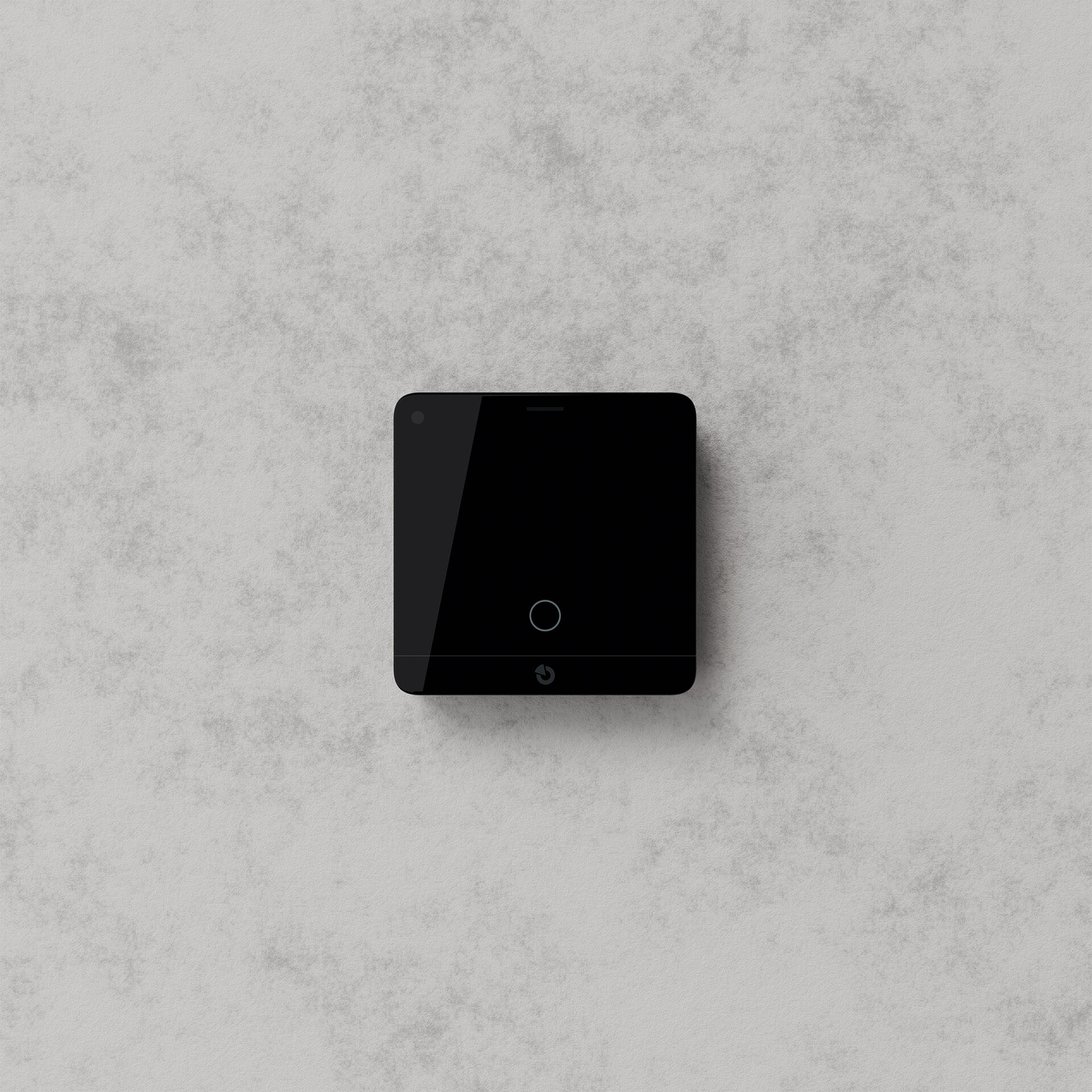

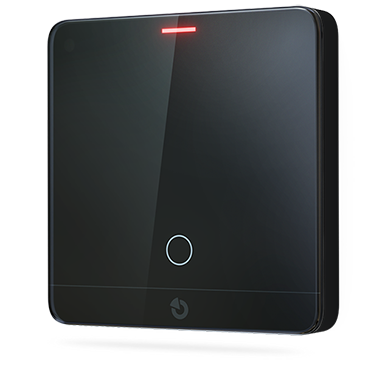

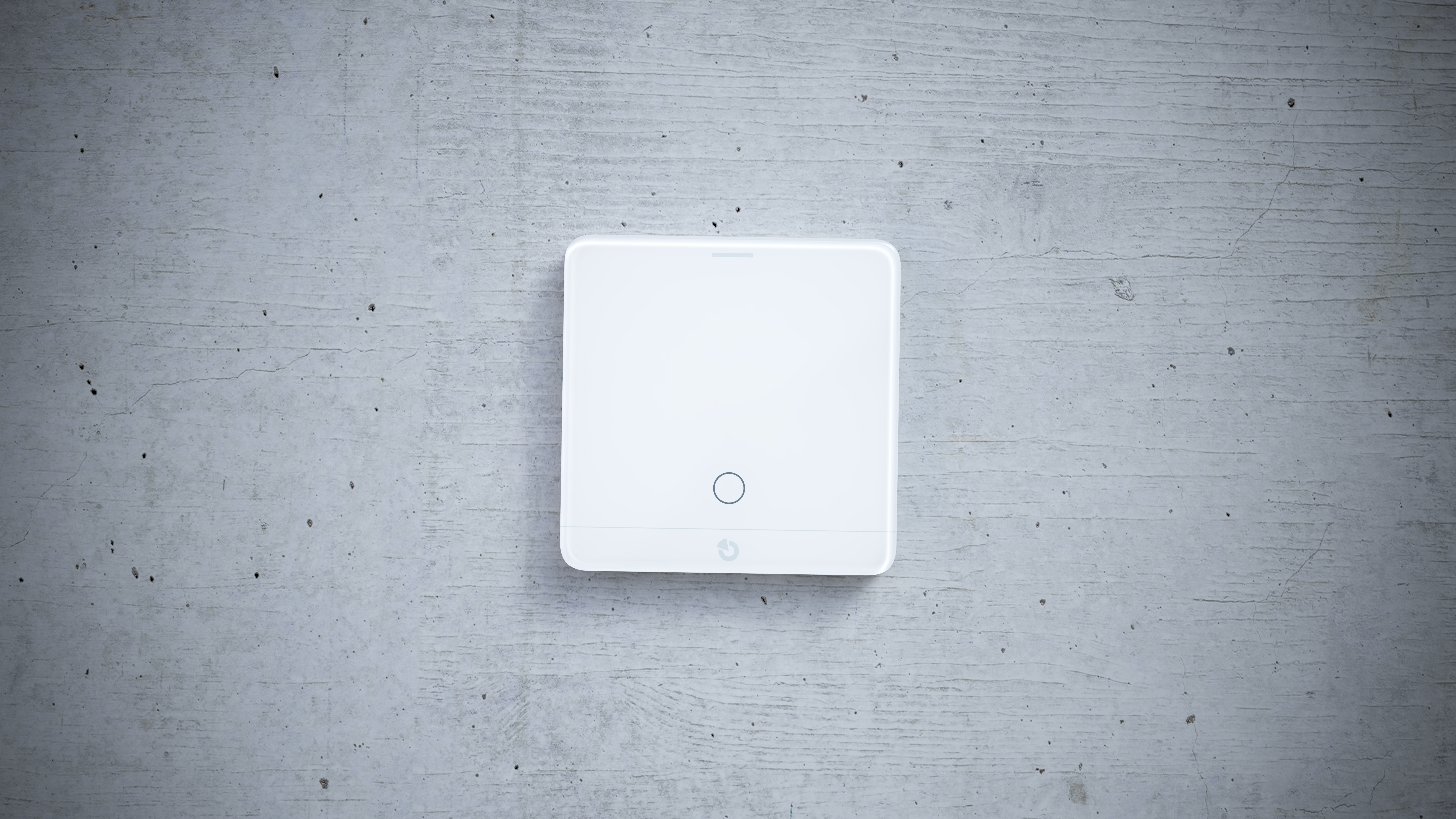

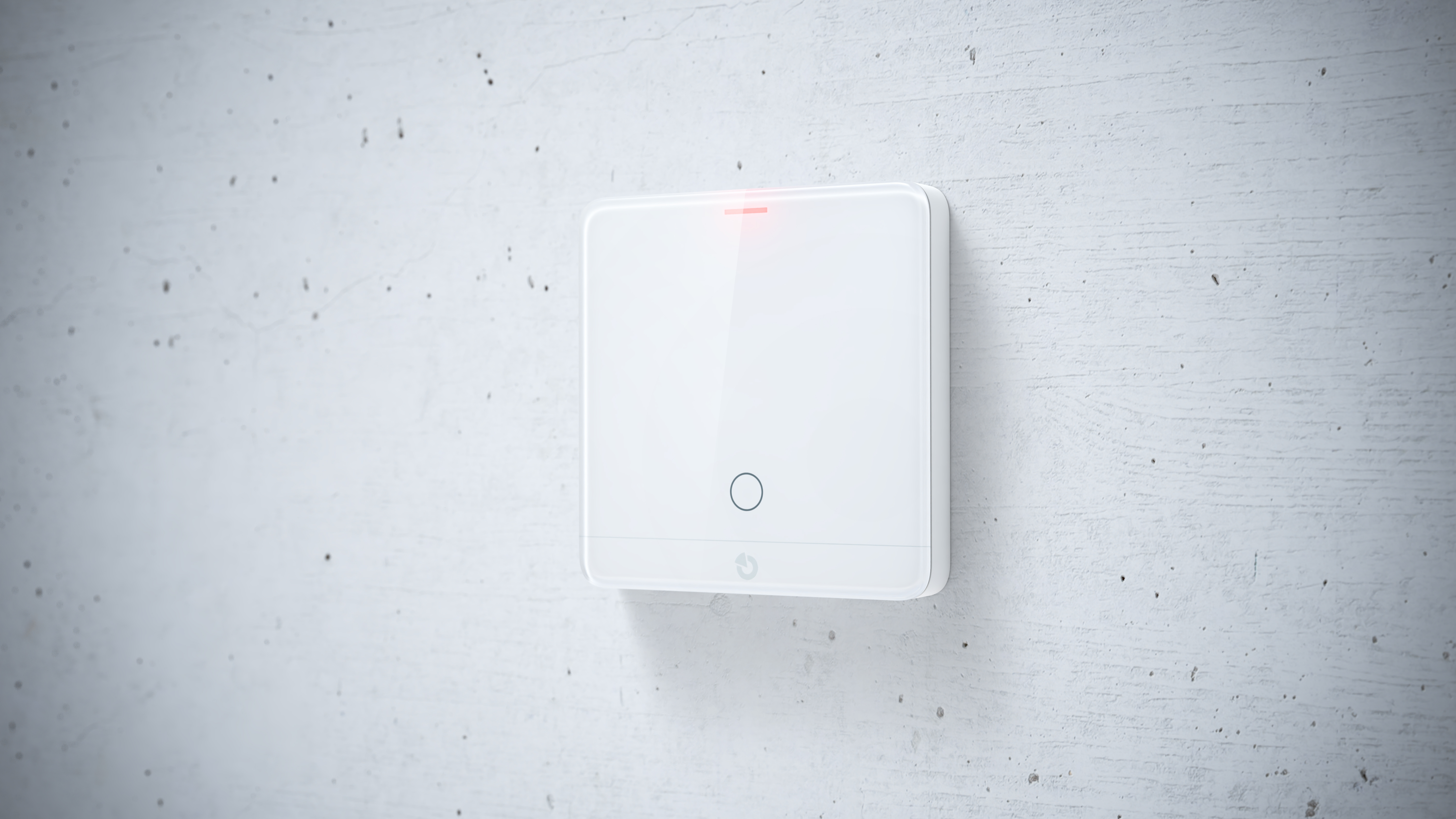

Das BUS- Raumthermostat für den Innenbereich dient zum Regeln und Steuern von Temperaturen und Schaltzuständen im JA-100 Alarmsystem. Dieses Raumthermostat hat zusätzlich eine LCD Anzeige, womit die Temperatur und Schaltzustände angezeigt werden. Mit dieser neuen Generation können nun auch direkt Relais und Heizungssysteme geschaltet und gesteuert werden. Über die Anwendung MyJablotron/ APP können somit bequem und einfach Temperaturen und Temperaturverläufe gesteuert und geregelt werden. Leistungsmerkmale: formschönes Design mit LCD Anzeige Aktivierung von Lüftern und Heizungssystemen einstellbare und wählbare Temperaturen und Schaltimpulse wählbare Mindest- und Maximaltemperaturen Fernbedienung des Thermostasts über APP / MyJablotron Technische Daten: belegt eine Position im JA 100 Alarmsystem empfohlene Installationshöhe: 1,5 m Stromversorgung über BUS Verkabelung Stromverbrauch im Ruhezustand 1mA Messgenauigkeit: 0,1 Grad C Betriebstemperatur -10 bis +70 Grad C Abmessungen: 66 x 90x 22 mm

Das BUS - Bereichsanzeige oder Aktivierungsanzeige des PG - Ausgangs signalisiert verschiedene Zustände des JABLOTRON 100+ Alarmsystems. Die Anzeige JA-112I zeigt die Bereichsstatus oder die Aktivierung eines PG-Ausgangs (1 - 128) über eine aufleuchtende LED an . Sie ist über einen Bus mit dem Steuerungs- und Anzeigenzubehör verbunden. Nachfolger von JA-110i Sie ist nicht adressierbar (besetzt keine Position im Sicherheitssystem). Technische Daten: Stromzufuhr über den Bus der Zentrale 12 V (9 ...15 V) Stromverbrauch zur Kabelauswahl 6 mA Abmessungen: 62 x 36 x 27 mm Klassifizierung: Grad 2 in Übereinstimmung mit EN 50131-1, EN 50131-3 Umgebung entspricht EN 50131-1 II. allgemeine Innenbereiche Betriebstemperaturbereich 10 °C bis +40 °C Entspricht auch den Anforderungen von EN 50130-4 ed. 2+A1, EN 55032, EN 50581

Mit dem Gateway JA-KNX für die JA 100 Alarmsysteme kann über die JA-121T (RS-485) Schnittstelle bidirektional mit dem Jablotron Alarmsystem kommuniziert werden. Somit kann eine Übertragung von Meldungen, Zuständen und Texten stattfinden. Leistungsmerkmale: KNX-Schnittstelle für Jablotron 100 Alarmsysteme Bis zu 32 bidirektionale Ein- / Ausgänge (PG) Steuern Sie bis zu 4 Bereiche (Arm / Teil / Unscharf) 9 Status pro Bereich (Eindringen, Eindringen, Verlassen, Feuer, ...) Aufruf von KNX-Szenen für jeden Status Stromversorgung vom KNX-Bus Eingebauter Abschlusswiderstand für RS485 Kommunikationsfehlerüberwachung Beschreibung Das KNX Schnittstellenmodul JA-KNX ist ein KNX Gateway für die Alarmsysteme Jablotron 100. Er ermöglicht die bidirektionale Kommunikation mit dem Alarmsystem über das Kommunikationsmodul RS-485 (JA-121T) von Jablotron. Integratoren profitieren von einem voll integrierten Alarmsystem mit KNX Szenarien, automatischer Beleuchtung mit den Bewegungsmeldern, Scharfschaltung oder Überwachung des Systems über eine KNX Visualisierung. Diese Schnittstelle ist für die Verwendung mit einem Alarmsystem der JABLOTRON 100-Serie vorgesehen. Das System muss mit einem JA121T-Modul für RS485-Kommunikation ausgestattet sein. Verbindung Das Elausys JA-KNX Modul wird vom KNX Busleitung versorgt und stellt die vom JA-121T-Modul benötigte 12-VDC-Stromversorgung bereit. Der RS485-Busleitung muss zwischen dem JA-121T und der JA-KNX Schnittstelle mit den blauen Schraubklemmen an beiden Modulen verbunden werden. Der Abschlusswiderstand ist bereits auf dem KNX Schnittstellenmodul integriert, daher ist keine zusätzliche Komponente oder Verdrahtung erforderlich. Software Konfiguration von 16 oder 32 PG ist verfügbar und wird in den Gerätegruppenobjekten aufgelistet. Jedes PG des Jablotron Alarmsystems kann von einem Gruppenobjekt gesteuert werden und sein Status wird abgerufen. GO NAME DESCRIPTION 1 PGx PG Control from KNX 2 PGx Status PG status Die Konfiguration von bis zu 96 Zonen ist verfügbar und wird in den Gerätegruppenobjekten aufgelistet. Standardmäßig ist der Zonenstatus für die Zonen 1 bis 96 des Alarmsystems konfiguriert. Ein allgemeiner Parameter erlaubt die Änderung von Zone 97 auf 192 . Dann haben Sie die Möglichkeit, zwei Gateways in der gleichen Installation zu verwenden, um 192 Zonen des Alarmsystems abzudecken. Jede ZONE hat 1 Gruppenobjekte (GO) für den Status zu KNX. GO NAME DESCRIPTION 1 Zone x Status Zone status Jeder Bereich kann mit den 3 Gruppenobjekten gesteuert werden: Arm, Arm teilweise oder Unscharf. Mehrere Status sind verfügbar und haben ein dediziertes Gruppenobjekt. In den Gruppenobjekten sind bis zu 4 Bereiche aufgelistet. Jedem Status kann eine Szene zugewiesen werden. Diese Szenenummern werden jedes Mal aufgerufen, wenn der Zonenstatus aktiv ist (AN). Jeder Bereich hat 12 Gruppenobjekte (GO), 3 für die Steuerung und 9 für den Status auf KNX. GO NAME DESCRIPTION 185 Area x – Arm Arm the Area 186 Area x – Partial arm Partial arm the Area 187 Area x – Disarm Disarm the Area 188 Area x – State disarmed Area x status 189 Area x – Entry delay Area x status 190 Area x – Exit delay Area x status 191 Area x – State armed Area x status 192 Area x – State partial armed Area x status 193 Area x – Fire alarm Area x status 194 Area x – Siren ON Area x status 195 Area x – Panic alarm Area x status 196 Area x – Intrusion alarm Area x status Quelle: elausys

Das BUS-Außenthermostat dient zum Erfassen, Regeln und Steuern von Temperaturen und Schaltzuständen mit dem JA-100 Alarmsystem. Durch die robuste und witterungsfeste Ausführung ist dieses Thermostat für Außenanwendungen und für besondere klimatische Umgebungsbedingungen wie Kühlräume, Kühlschränke etc. geeignet. Mit diesem Außenthermostat können auch Relais und Heizungs- Kühlsysteme gesteuert werden. Leistungsmerkmale: robustes und kompaktes Gehäuse Spannungsversorgng über den BUS der Zentrale Messbereich -25°C - +60°C IP 53 geschützt Technische Daten: belegt eine Position in dem Jablotron JA-100 Alarmsystem optionaler externer Sensor anschließbar JB-TS-PT1000 Abmessungen: B 90mm H= 35 mm L= 110 mm

Die RS-485 BUS-Schnittstelle dient zur Übertragung von Meldungen, Zuständen und Texten aus dem JABLOTRON 100 Alarmsystem an externe Systeme z.B. KNX Systeme. Die Übergabe der Daten erfolgt über die serielle RS-485 Schnittstelle. Das detaillierte Schnittstellenprotokoll entnehmen Sie dem Datenblatt. Technische Daten: zur Einbindung in das JABLOTRON 100 Alarmsystem Stromversorgung aus dem BUS der Zentrale 12V Stromverbrauch im Ruhezustand: 10mA Ausgangsbereich RS-485: 5 V Galvanische Trennung: RS-485 4 kv Abmessung: 52 x 38 x 14 mm Betriebstemperatur: -10 C bis +40 °C Sicherheitsstufe: Grad 2 gemäß EN 50131-1, EN 50131-3 EN 50130-4; EN 55022 EAN 8595614112208

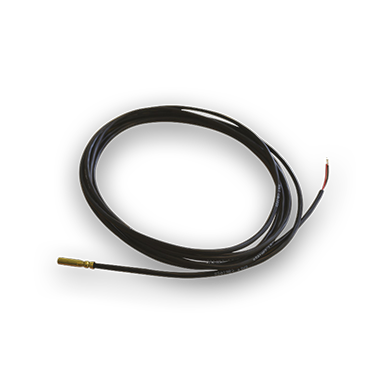

Dieser abgesetzte Temperaturfühler kann direkt an die Außenthermostate JA-EXT-TH- R (B) angeschlossen werden. Der Temperaturfühler ist IP 68 geschützt und kann somit auch unter extremen Umwelt- und Witterungsbedingungen eingesetzt werden. Der Messbereich liegt bei -50 °C bis +180 °C. Es kann also direkt z.B. in Kühl- Heizsystemen, Saunen oder Kühlhäusern, Kühlschränken eingesetzt werden. Leistungsmerkmale: IP 68 geschützt Temperaturmessbereich -50°C - +180°C 3 m Anschlusskabel, verlängerbar bis zu 50 m anschließbar an die Außenthermostate JB-EXT-TH-R und JB-EXT-TH-B
